Bombas de diafragma
Blue-White® Bombas dosadoras de diafragma
Blue-White'S CHEM-FEED® As bombas dosadoras de diafragma (bombas dosadoras de diafragma) podem alimentar produtos químicos com precisão em aplicações de alta pressão e exigem tempo de inatividade mínimo. Seu exclusivo Diafragmas DiaFlex® são feitos de PVDF para compatibilidade química excepcional e são projetados para durar a vida útil da bomba.
Explorar Bombas de Diafragma
Bombas Industriais de Diafragma
CD1
CHEM-FEED® Multi-Diaphragm Metering Pump
.0035 - 7
Gf
.0132 - 26.46
LPH
Quociente de vazão
180
PSI
12
Bar
Pressão:
Especificações técnicas
Gf
.0035 - 7
LPH
.0132 - 26.46
mL / min
.0441 - 441
PSI
180
Bar
12
Classificação do gabinete
NEMA 4X (IP66)
Standards
CE, cETlus, RoHS
Métodos de Controle
Manual, analógico remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
CD3
CHEM-FEED® Multi-Diaphragm Metering Pump
.05 - 52.6
Gf
.19 - 199
LPH
Quociente de vazão
145
PSI
10
Bar
Pressão:
Especificações técnicas
Gf
.05 - 52.6
LPH
.19 - 199
mL / min
3.1667 - 3317
PSI
145
Bar
10
Classificação do gabinete
NEMA 4X (IP66)
Standards
CE, cETlus, RoHS
Métodos de Controle
Manual, analógico/digital remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
C2
CHEM-FEED® Bomba Dosadora de Diafragma
.02 - 16.5
Gf
.09 - 62.5
LPH
Quociente de vazão
175
PSI
12
Bar
Pressão:
Especificações técnicas
Gf
.02 - 16.5
LPH
.09 - 62.5
mL / min
1.5 - 1042
PSI
175
Bar
12
Classificação do gabinete
NEMA 4X
Standards
CE, cETLus, RoHS, NSF61
Métodos de Controle
Manual, analógico/digital remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
C3
CHEM-FEED® Bomba Dosadora de Diafragma
.3 - 40
Gf
.1 - 154
LPH
Quociente de vazão
150
PSI
10.3
Bar
Pressão:
Especificações técnicas
Gf
.3 - 40
LPH
.1 - 154
mL / min
1.6667 - 2567
PSI
150
Bar
10.3
Classificação do gabinete
NEMA 4X
Standards
CE, cETLus, RoHS, NSF61
Métodos de Controle
Manual, analógico/digital remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
C-600P
CHEM-FEED® Bomba Dosadora de Diafragma
1 - 21.5
Gf
4 - 81.4
LPH
Quociente de vazão
125
PSI
8.6
Bar
Pressão:
Especificações técnicas
Gf
1 - 21.5
LPH
4 - 81.4
mL / min
66.7 - 1357
PSI
125
Bar
8.6
Classificação do gabinete
NEMA 1 (IP20)
Standards
NSF/ANSI 50, marcação, ETL, CSA, RoHS
Métodos de Controle
manual
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
C-600HV
CHEM-FEED® Bomba Dosadora de Diafragma
1.74 - 47.1
Gf
6.6 - 178.3
LPH
Quociente de vazão
20
PSI
1.4
Bar
Pressão:
Especificações técnicas
Gf
1.74 - 47.1
LPH
6.6 - 178.3
mL / min
110 - 2972
PSI
20
Bar
1.4
Classificação do gabinete
NEMA 1 (IP20)
Standards
Marcação, UL, CSA
Métodos de Controle
manual
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz

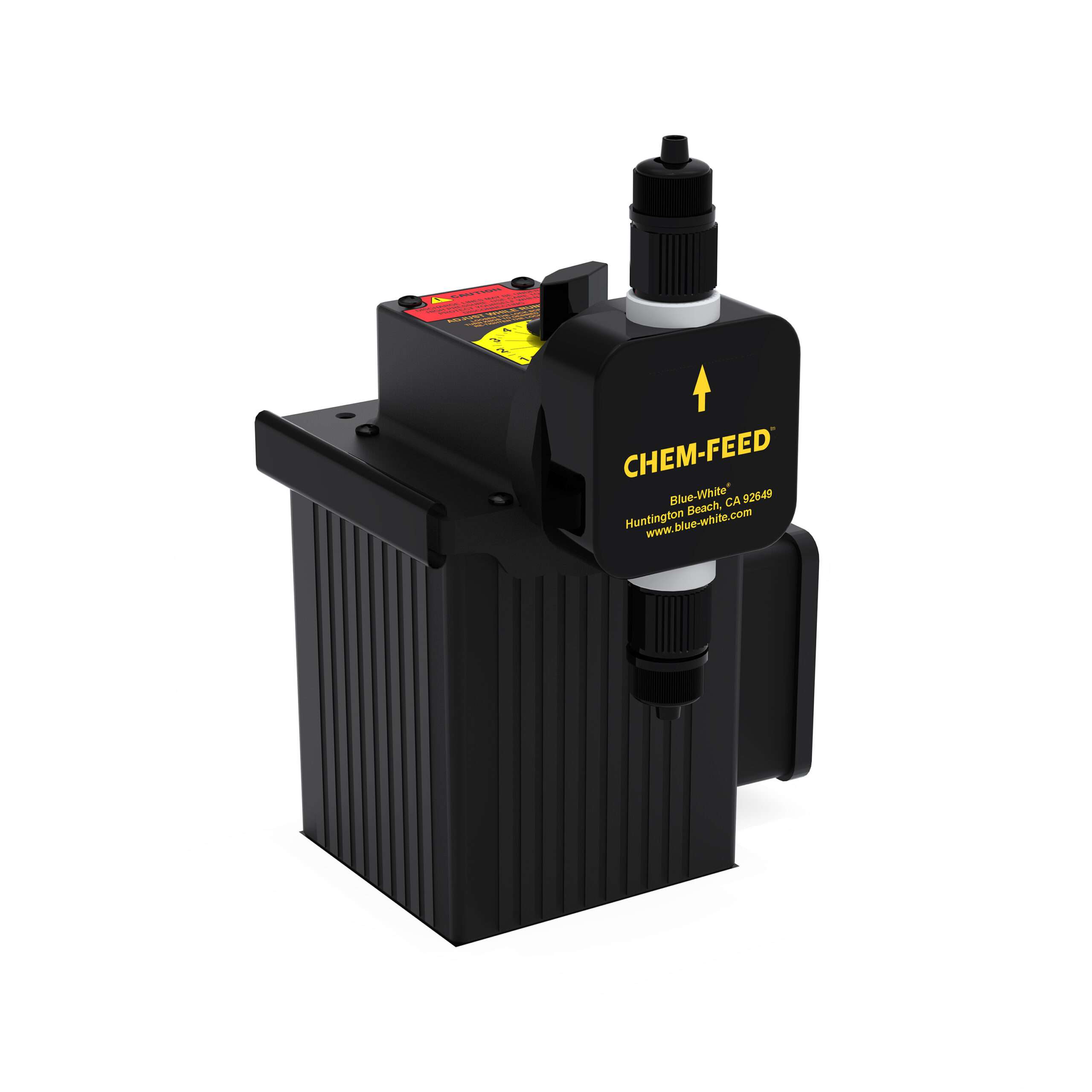

C-1500N
CHEM-FEED® Bomba Dosadora de Diafragma
.2 - 9.5
Gf
.5 - 36
LPH
Quociente de vazão
125
PSI
8.6
Bar
Pressão:
Especificações técnicas
Gf
.2 - 9.5
LPH
.5 - 36
mL / min
8.3333 - 600
PSI
125
Bar
8.6
Classificação do gabinete
NEMA 3R (IP23)
Standards
NSF/ANSI 50, marcação, ETL, CSA, RoHS
Métodos de Controle
manual
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
Bombas de diafragma municipais
MD1
CHEM-FEED® Multi-Diaphragm Metering Pump
.0007 - 7
Gf
.0026 - 26.46
LPH
Quociente de vazão
180
PSI
12
Bar
Pressão:
Especificações técnicas
Gf
.0007 - 7
LPH
.0026 - 26.46
mL / min
.0441 - 441
PSI
180
Bar
12
Classificação do gabinete
NEMA 4X
Standards
NSF/ANSI 61, CE, cETLus, RoHS
Métodos de Controle
Manual, analógico remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
MD3
CHEM-FEED® Multi-Diaphragm Metering Pump
.03 - 52.6
Gf
.10 - 199
LPH
Quociente de vazão
145
PSI
10
Bar
Pressão:
Especificações técnicas
Gf
.03 - 52.6
LPH
.10 - 199
mL / min
1.6667 - 3317
PSI
145
Bar
10
Classificação do gabinete
NEMA 4X (IP66)
Standards
NSF/ANSI 61, CE, cETLus, RoHS
Métodos de Controle
Manual, analógico/digital remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
C2
CHEM-FEED® Bomba Dosadora de Diafragma
.02 - 16.5
Gf
.09 - 62.5
LPH
Quociente de vazão
175
PSI
12
Bar
Pressão:
Especificações técnicas
Gf
.02 - 16.5
LPH
.09 - 62.5
mL / min
1.5 - 1042
PSI
175
Bar
12
Classificação do gabinete
NEMA 4X
Standards
CE, cETLus, RoHS, NSF61
Métodos de Controle
Manual, analógico/digital remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
C3
CHEM-FEED® Bomba Dosadora de Diafragma
.3 - 40
Gf
.1 - 154
LPH
Quociente de vazão
150
PSI
10.3
Bar
Pressão:
Especificações técnicas
Gf
.3 - 40
LPH
.1 - 154
mL / min
1.6667 - 2567
PSI
150
Bar
10.3
Classificação do gabinete
NEMA 4X
Standards
CE, cETLus, RoHS, NSF61
Métodos de Controle
Manual, analógico/digital remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
Bombas de diafragma aquáticas
C-600P
CHEM-FEED® Bomba Dosadora de Diafragma
1 - 21.5
Gf
4 - 81.4
LPH
Quociente de vazão
125
PSI
8.6
Bar
Pressão:
Especificações técnicas
Gf
1 - 21.5
LPH
4 - 81.4
mL / min
66.7 - 1357
PSI
125
Bar
8.6
Classificação do gabinete
NEMA 1 (IP20)
Standards
NSF/ANSI 50, marcação, ETL, CSA, RoHS
Métodos de Controle
manual
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
C-1500N
CHEM-FEED® Bomba Dosadora de Diafragma
.2 - 9.5
Gf
.5 - 36
LPH
Quociente de vazão
125
PSI
8.6
Bar
Pressão:
Especificações técnicas
Gf
.2 - 9.5
LPH
.5 - 36
mL / min
8.3333 - 600
PSI
125
Bar
8.6
Classificação do gabinete
NEMA 3R (IP23)
Standards
NSF/ANSI 50, marcação, ETL, CSA, RoHS
Métodos de Controle
manual
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
Comparar CHEM-FEED® Recursos
Baixar Tabela de Comparação
gráficos de comparação
| CHEM-FEED® Recursos | C2 | C3 | CD1 | CD3 |
|---|---|---|---|---|
| CHEM-FEED® Produto |  |
 |
 |
 |
| Faixa de saída de fluxo |
.02 - 16.5 Gf (.09 - 62.5 LPH) |
.3 - 40 Gf (.1 - 154 LPH) |
.0035 - 7 Gf (.0132 - 26.46 LPH) |
.05 - 52.6 Gf (.19 - 199 LPH) |
| Recusar | 100:1 | 100:1 | 2,000:1 | 2,000:1 |
| Garantia | 2 ANO | 2 ANO | 2 ANO | 2 ANO |
| Motor DC de velocidade variável | ESCOVA | ESCOVA | SEM ESCOVAS | SEM ESCOVAS |
| Diafragma de camada única Dia-Flex® PVDF | SIM | SIM | SIM | SIM |
| DFD (Detecção de Falha do Diafragma) | SIM | SIM | SIM | SIM |
| Capa protetora de LCD de encaixe | SIM | SIM | SIM | NÃO |
| Modo de Manutenção | NÃO | NÃO | NÃO | SIM |
| Entrada: Partida/Parada Remota | SIM | SIM | SIM | SIM |
| Entrada: 4-20mA | SIM | SIM | SIM | SIM |
| Entrada: Frequência (Pulsada) | SIM | SIM | NÃO | SIM |
| Saída: 4-20mA | NÃO | Opcional | NÃO | SIM |
| Dosagem Proporcional | NÃO | NÃO | NÃO | SIM |
| Proteção por senha (PIN) | NÃO | NÃO | BOTÃO DE BLOQUEIO | SIM |
| CHEM-FEED® Recursos | C2 | C3 | MD1 | MD3 |
|---|---|---|---|---|
| CHEM-FEED® Produto | |
|
 |
 |
| Faixa de saída de fluxo |
.02 - 16.5 Gf (.09 - 62.5 LPH) |
.3 - 40 Gf (.1 - 154 LPH) |
.0007 - 7 Gf (.0026 - 26.46 LPH) |
.03 - 52.6 Gf (.1 - 199 LPH) |
| Recusar | 100:1 | 100:1 | 10,000:1 | 10,000:1 |
| Garantia | 2 ANO | 2 ANO | 5 ANO | 5 ANO |
| Motor DC de velocidade variável | ESCOVA | ESCOVA | SEM ESCOVAS | SEM ESCOVAS |
| Diafragma de camada única Dia-Flex® PVDF | SIM | SIM | SIM | SIM |
| DFD (Detecção de Falha do Diafragma) | SIM | SIM | SIM | SIM |
| Capa protetora de LCD de encaixe | SIM | SIM | SIM | NÃO |
| Modo de Manutenção | NÃO | NÃO | NÃO | SIM |
| Entrada: Partida/Parada Remota | SIM | SIM | SIM | SIM |
| Entrada: 4-20mA | SIM | SIM | SIM | SIM |
| Entrada: Frequência (Pulsada) | SIM | SIM | NÃO | SIM |
| Saída: 4-20mA | NÃO | Opcional | NÃO | SIM |
| Dosagem Proporcional | NÃO | NÃO | NÃO | SIM |
| Proteção por senha (PIN) | NÃO | NÃO | BOTÃO DE BLOQUEIO | SIM |
Como funcionam as bombas de diafragma?
As bombas de diafragma são um tipo de bomba de deslocamento positivo que usa um diafragma de borracha ou plástico e válvulas correspondentes em cada lado da cabeça da bomba para bombear o fluido. Quando o diafragma flexiona, a pressão dentro da bomba diminui, puxando fluido para o lado de sucção da cabeça da bomba. Quando o diafragma se flexiona para trás, o fluido é forçado para fora do lado de descarga do cabeçote da bomba. Muitas bombas de diafragma incluem válvulas de retenção para evitar que o líquido flua para trás na bomba.
Vantagens de uma bomba dosadora de diafragma
Aplicações
- Tratamento de Águas Residuais
- Tratamento de Água Potável
- Agricultura e Irrigação
- Lava-jato
- Tratamento de água da torre de resfriamento
- Tratamento de água de alimentação de caldeira
- Medição Química Geral
Explorar Casos de Estudo
Estudo de caso
15 de Junho de 2021
Estudo de caso
15 de Junho de 2021
Depoimento Cliente
Blue-White é inovador. E a coisa única sobre Blue-White, se você enviar a eles uma ideia ou um pedido, é incrível como a resposta deles é rápida...
Perguntas frequentes sobre bombas de diafragma
As bombas de diafragma são um tipo de bomba de deslocamento positivo que combina a ação recíproca de um diafragma e válvulas em ambos os lados de uma cabeça de bomba para transferir fluido.
Os amortecedores de pulsação são freqüentemente usados para reduzir a flutuação de pressão encontrada na operação regular da bomba de diafragma. Outro método é a utilização de bombas de diafragma com dois ou mais diafragmas que operam em sucessão. Blue-WhiteA bomba multidiafragma da , por exemplo, possui dois cabeçotes de bomba de diafragma em cada lado de um gabinete de acionamento. Quando um diafragma está na fase de sucção e o outro na fase de descarga. Os dois diafragmas trabalhando juntos combinados com um coletor de fluido criam um perfil de alimentação química suave que reduz significativamente a pulsação.
As bombas de diafragma são usadas em uma variedade de aplicações, incluindo tratamento e condicionamento de água, injeção de sabão, cera e detergente, tratamento de águas residuais, alimentação de biocidas, sistemas de água rural, torre de resfriamento e tratamento de água de caldeira, injeção de fertilizantes e nutrientes.
