Medidores de fluxo de área variável

Medidores de fluxo de área variável

Blue-White® Medidores de Vazão de Área Variável

Os medidores de vazão de área variável (rotâmetros) são uma solução econômica para aplicações que envolvem a medição de água de processo industrial. Blue-White® oferece medidores de vazão de área variável de leitura direta para fornecer um método preciso, seguro e econômico de medição de vazão.

Medidores de fluxo de área variável

Explorar medidores de vazão de área variável (acrílico)

F-300 Medidor de vazão de área variável

Visto F-300
Medidor de Vazão Acrílico Tubo Pitot

GPM LPM
2 - 1900 8 - 7200
PSI Bar
75 5.2
Tamanhos de tubo
1”, 1¼”, 1½”, 2”, 2½”, 3”, 4”, 6”, 8”

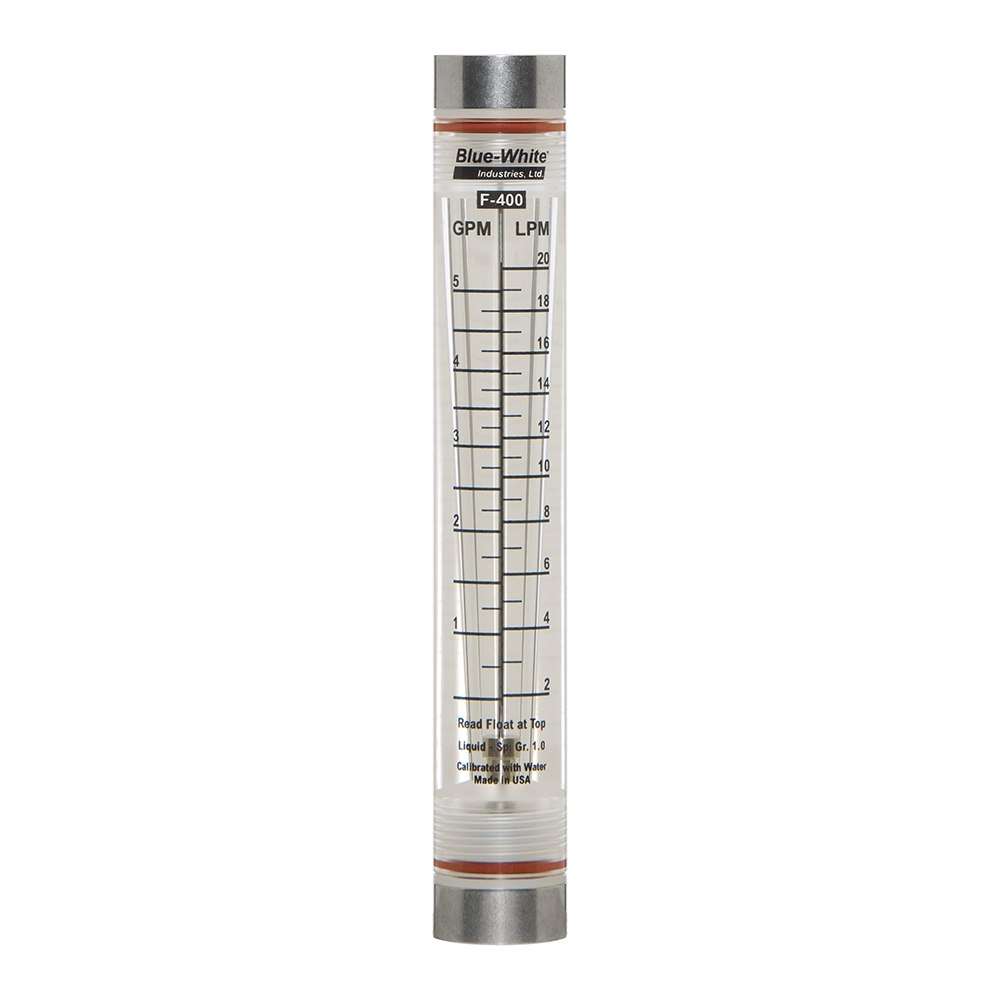

F-400 Medidor de Vazão Acrílico

Visto F-400
Medidor de fluxo acrílico

GPM LPM
.025 - 5 .1 - 20
PSI Bar
150 10.3
Tamanhos de tubo
¼”, ⅜”, ½” F/NPT

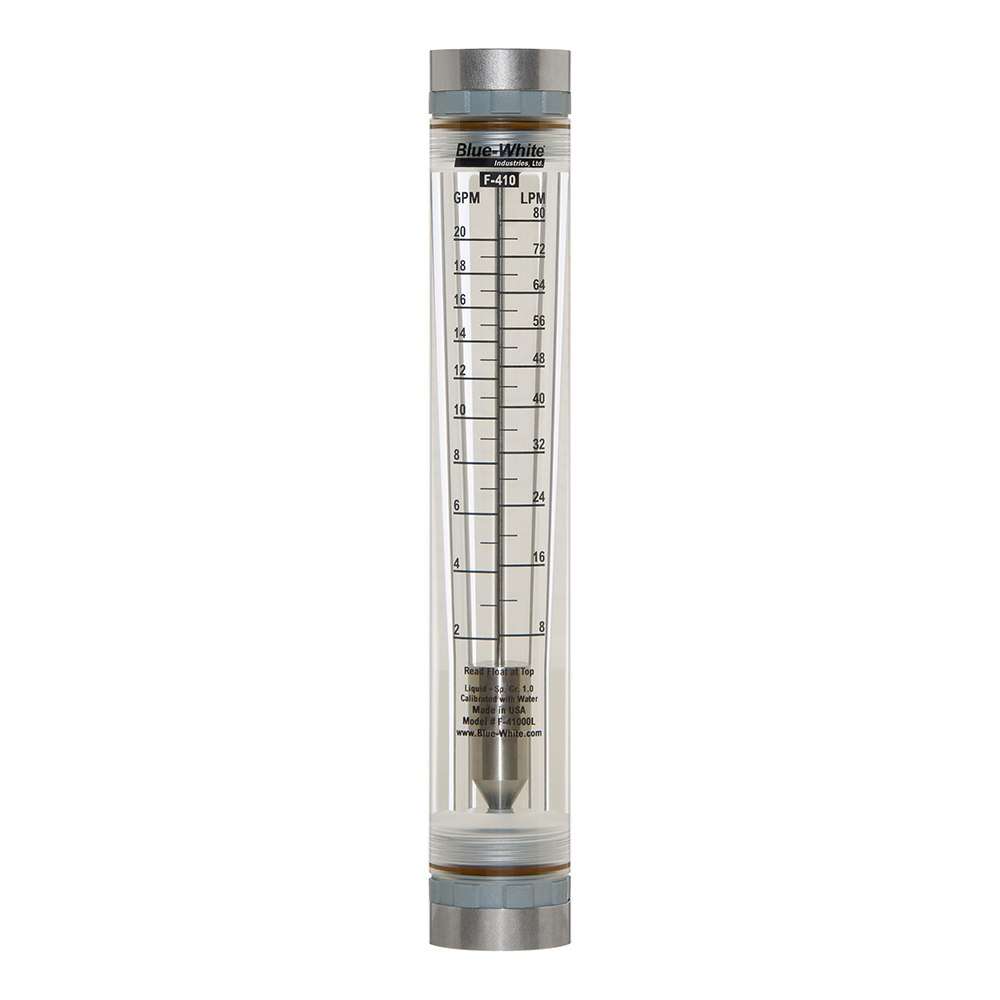

F-410 Medidor de Vazão Acrílico

Visto F-410
Medidor de fluxo acrílico

GPM LPM
1 - 20 4 - 80
PSI Bar
150 10.3
Tamanhos de tubo
¾”, 1” F/NPT

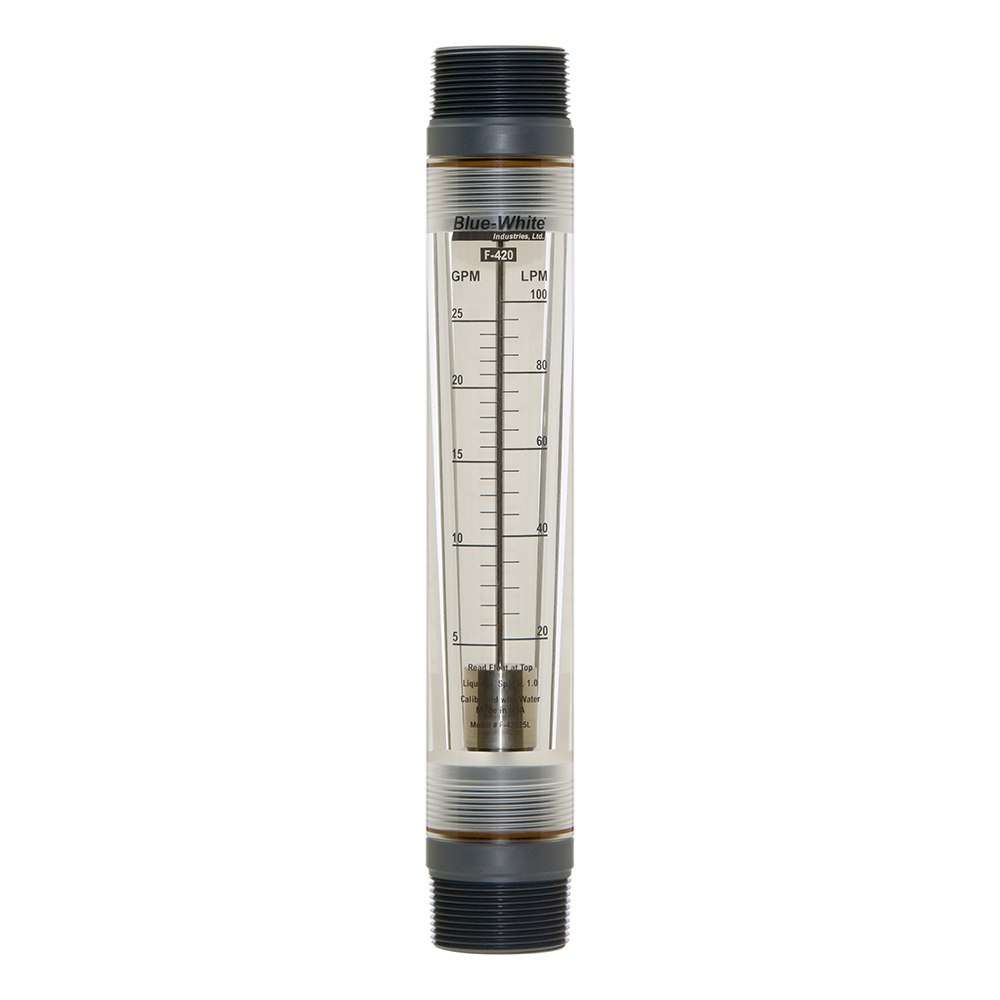

F-420 Medidor de Vazão Acrílico

Visto F-420
Medidor de fluxo acrílico

GPM LPM
5 - 50 20 - 200
PSI Bar
130 8.9
Tamanhos de tubo
1" F/NPT, 1½" M/NPT

F-430 Medidor de Vazão Acrílico

Visto F-430
Medidor de fluxo acrílico

GPM LPM
4 - 100 15 - 375
PSI Bar
130 8.9
Tamanhos de tubo
1½”, 2”F/NPT

F-550 Medidor de Vazão Acrílico

Visto F-550
Medidor de fluxo acrílico

GPM LPM
.025 - 20 .1 - 75
PSI Bar
250 17.2
Tamanhos de tubo
1/4”, 3/8”, 3/4” e 1” NPT macho

Explorar medidores de vazão de área variável (polisulfona)

F-440 Medidor de vazão de polissulfona

Visto F-440
Medidor de fluxo de polissulfona

GPM LPM
.025 - 10 .1 - 37.5
PSI Bar
175 12
Tamanhos de tubo
⅜”, ½”, ¾” M/NPT

F-450 Medidor de vazão de polissulfona

Visto F-450
Medidor de fluxo de polissulfona

GPM LPM
.1 - 10 .4 - 40
PSI Bar
175 12
Tamanhos de tubo
⅜”, ½”, ¾” F/NPT

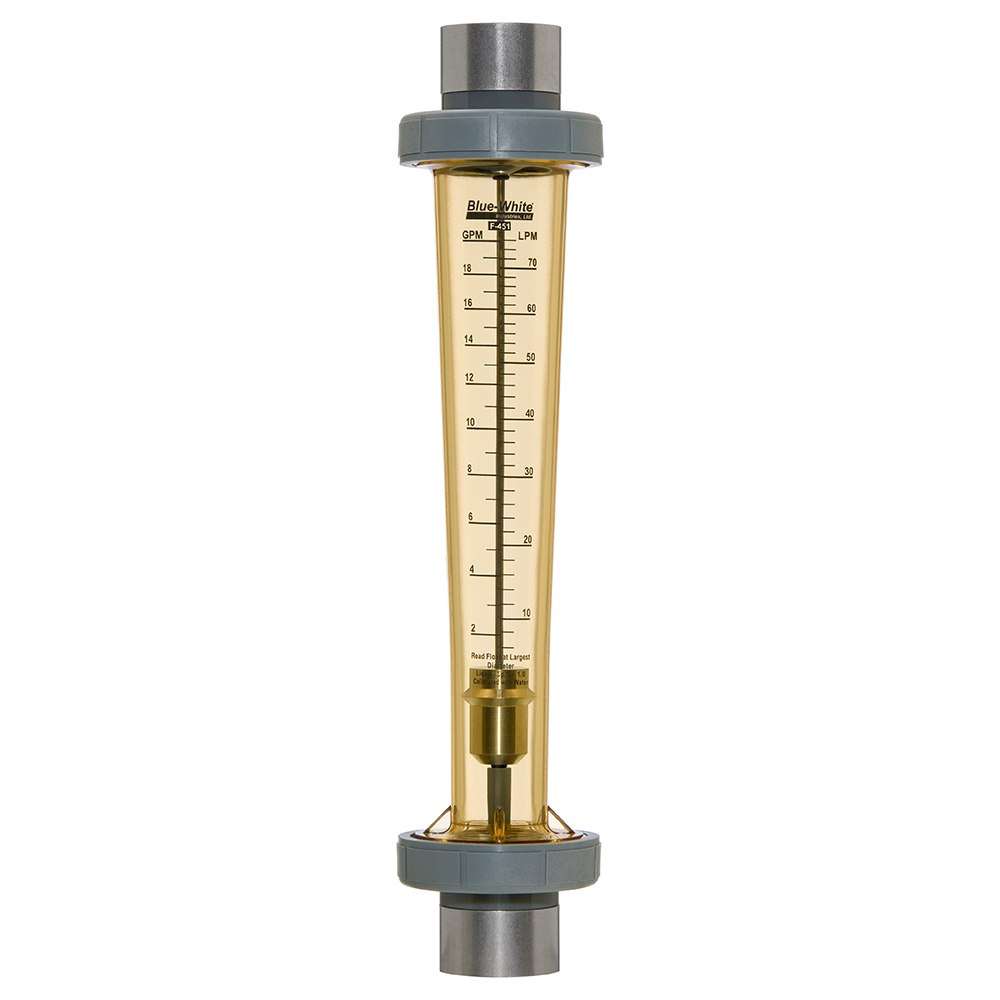

F-451 Medidor de vazão de polissulfona

Visto F-451
Medidor de fluxo de polissulfona

GPM LPM
.5 - 40 2 - 155
PSI Bar
150 10.3
Tamanhos de tubo
1" F/NPT (Polissulfona), 1½" F/NPT (PVC)

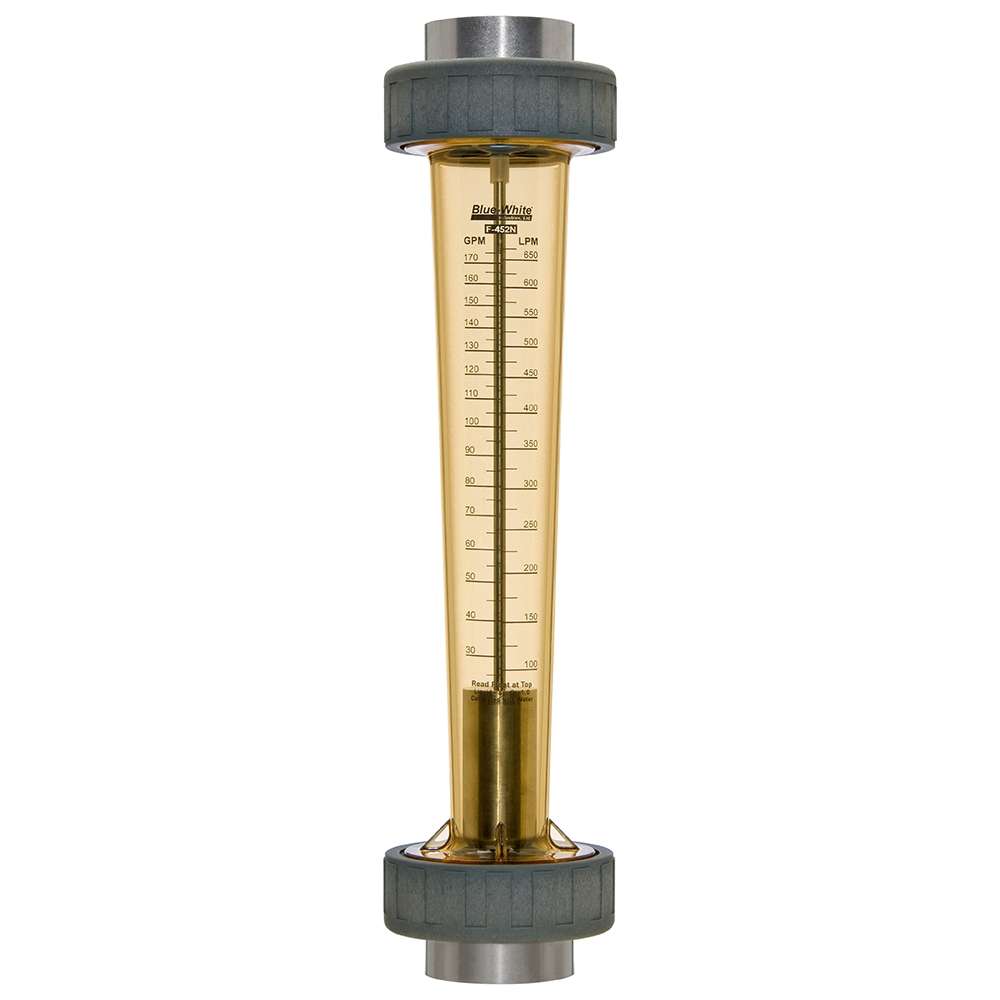

F-452 Medidor de vazão de polissulfona

Visto F-452
Medidor de fluxo de polissulfona

GPM LPM
2 - 175 8 - 675
PSI Bar
150 10.3
Tamanhos de tubo
2" F/NPT

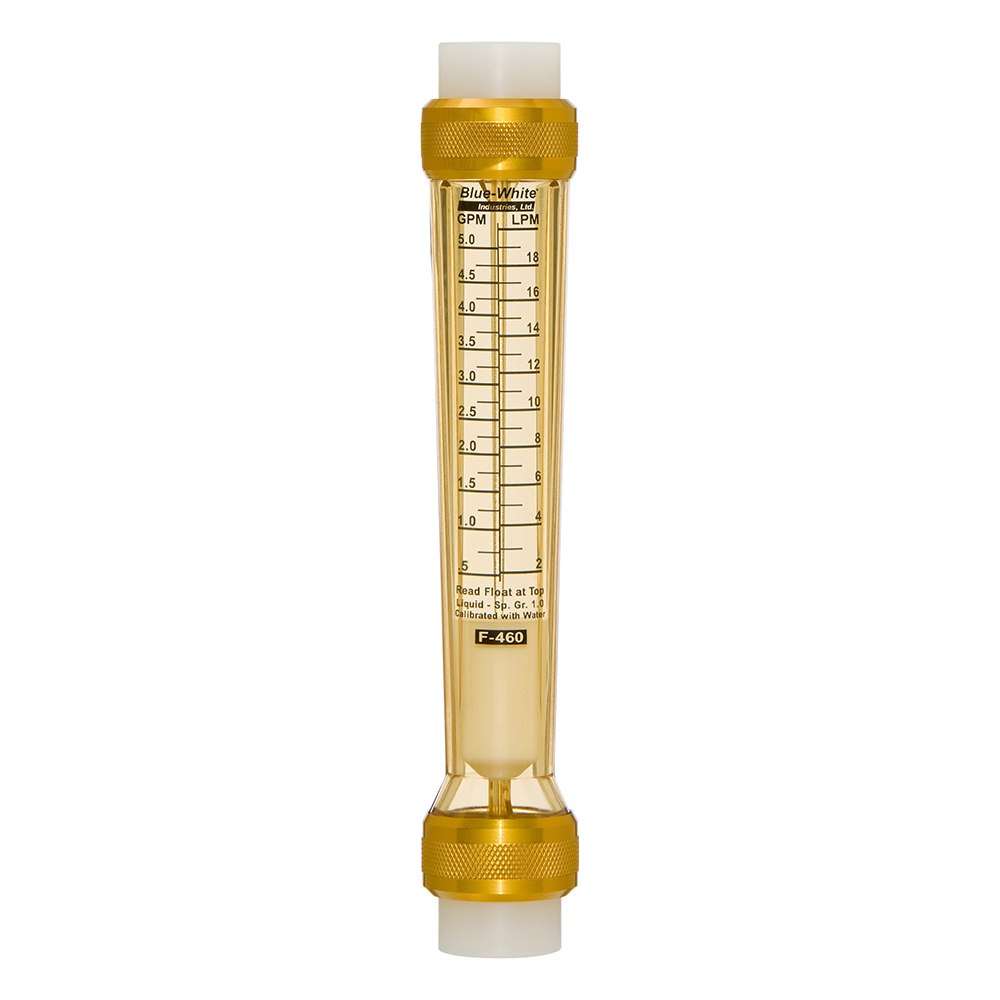

F-460 Medidor de vazão de polissulfona

Visto F-460
Medidor de fluxo de polissulfona

GPM LPM
.1 - 5 .4 - 20
PSI Bar
150 10.3
Tamanhos de tubo
Conexões NPT fêmeas de 1/2" e 3/4"

F-461 Medidor de vazão de polissulfona

Visto F-461
Medidor de fluxo de polissulfona

GPM LPM
1 - 35 4 - 130
PSI Bar
150 10.3
Tamanhos de tubo
Conexões NPT fêmea de 1″

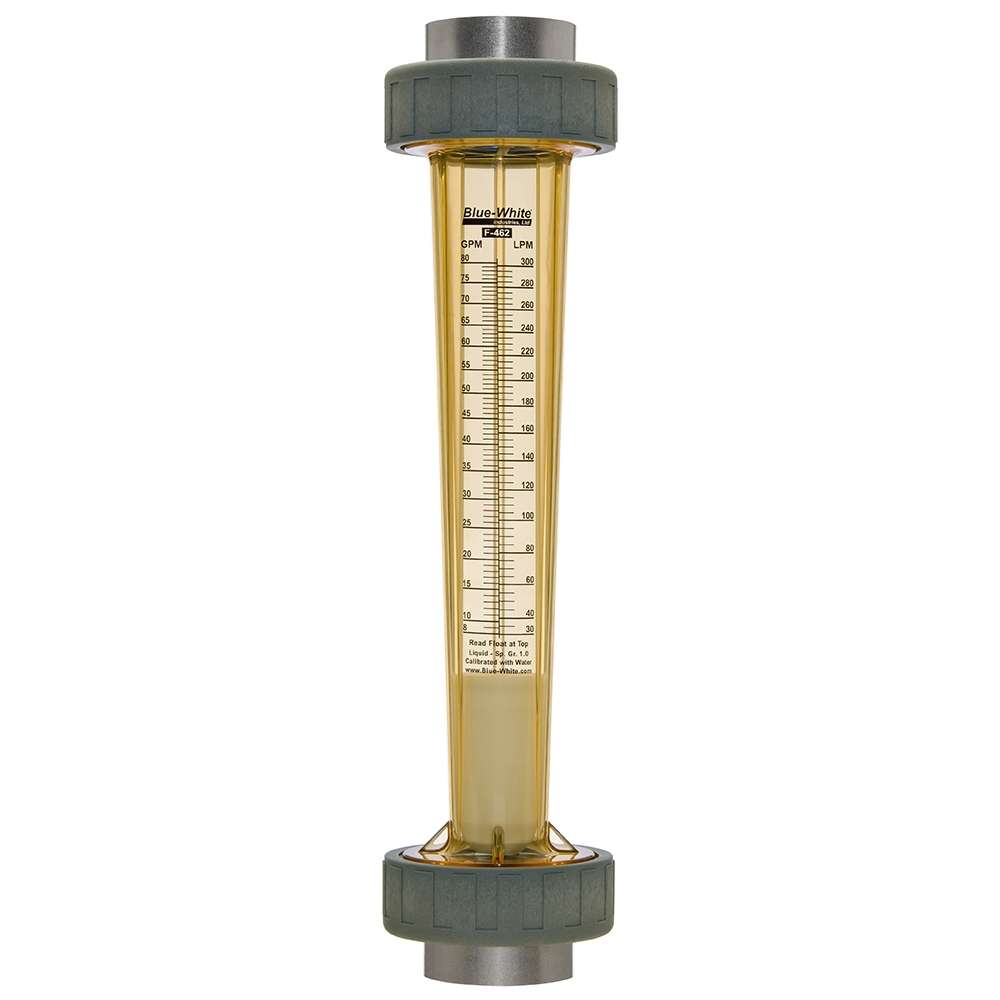

F-462 Medidor de vazão de polissulfona

Visto F-462
Medidor de fluxo de polissulfona

GPM LPM
2 - 80 8 - 300
PSI Bar
150 10.3
Tamanhos de tubo
Conexões NPT fêmea de 2″

Como funcionam os medidores de vazão de área variável?

Blue-White® Os medidores de fluxo de área variável (rotâmetros) medem o fluxo volumétrico de líquidos. Possuem um orifício e uma bóia que podem se mover verticalmente dentro de um tubo com diâmetro crescente de baixo para cima. À medida que o fluido flui através do tubo, ele força a bóia para cima. O espaço livre (área anular entre a bóia e a parede do tubo) entre a bóia e o tubo aumenta à medida que a bóia se move em direção ao topo do medidor. A área de folga maior em direção ao topo requer mais fluido para forçar o flutuador a subir. Quanto maior o fluxo, mais alto o flutuador é levantado.

ilustração de tubo cônico

Vantagens de um medidor de vazão de área variável

  • Custo efetivo

    Baixo custo em comparação com outros dispositivos de medição de vazão

  • Confiável

    A operação sem problemas garante anos de medição de vazão precisa e repetibilidade

  • simples

    Muito fácil de instalar e manter

  • Flexível

    Sem necessidade de energia, o que significa que eles podem ser usados ​​praticamente em qualquer lugar

Aplicações

Explorar artigos

Perguntas frequentes sobre o medidor de fluxo de área variável

Um medidor de vazão de área variável é um tipo de medidor de vazão de pressão diferencial. Os medidores de vazão de área variável são dispositivos simples e versáteis que operam com uma queda de pressão relativamente constante e medem líquidos, gases e vazão de vapor.

Um dos primeiros e mais conhecidos princípios de medição de vazão é o medição de fluxo de área variável abordagem. Como resultado, de todas as tecnologias de medição de vazão agora no mercado, medidores de vazão de área variável (comumente referidos como rotâmetros) têm uma das maiores bases instaladas. Esta tecnologia tem vários benefícios, incluindo confiabilidade, precisão, simplicidade de instalação e legibilidade. Além disso, esses medidores são frequentemente usados ​​porque o método de medição é de natureza mecânica e pode ser usado em instâncias sem energia.

A seguir estão os três tipos principais de medidores de vazão de área variável:

Medidores de fluxo variável de tubo de vidro

O tipo indicador de tubo de vidro é a forma de medidor de vazão de área variável mais comum. O flutuador é usinado em metal, vidro ou plástico, enquanto o tubo é feito de vidro borosilicato. A escala do medidor pode ser calibrada para ler ar ou água diretamente, ou pode ter uma escala que lê uma porcentagem da faixa ou uma escala arbitrária que pode ser usada com equações ou gráficos de conversão.

Medidores de fluxo de tubo de metal

Quando uma forte pressão de trabalho, uma ampla faixa de temperatura, golpes de aríete ou outras pressões quebrariam tubos de medição de vidro, medidores de vazão de tubo de aço inoxidável e metal são utilizados. A maioria dos fluidos, incluindo líquidos e gases corrosivos, pode ser usada com medidores de vazão de tubo de metal.

Medidores de fluxo variável de tubo de plástico

Várias versões de medidores de vazão de área variável usam tubos de plástico por causa de seu baixo custo e grande resistência ao impacto. Geralmente feitos de policarbonato, eles têm encaixes de extremidade de metal ou plástico. Ao instalar conexões de extremidade de plástico, deve-se tomar cuidado para evitar a distorção da rosca. Para aplicações em que as partes molhadas de metal não podem ser toleradas, como com água deionizada ou corrosivos, medidores com estrutura totalmente em plástico estão disponíveis.
