A4

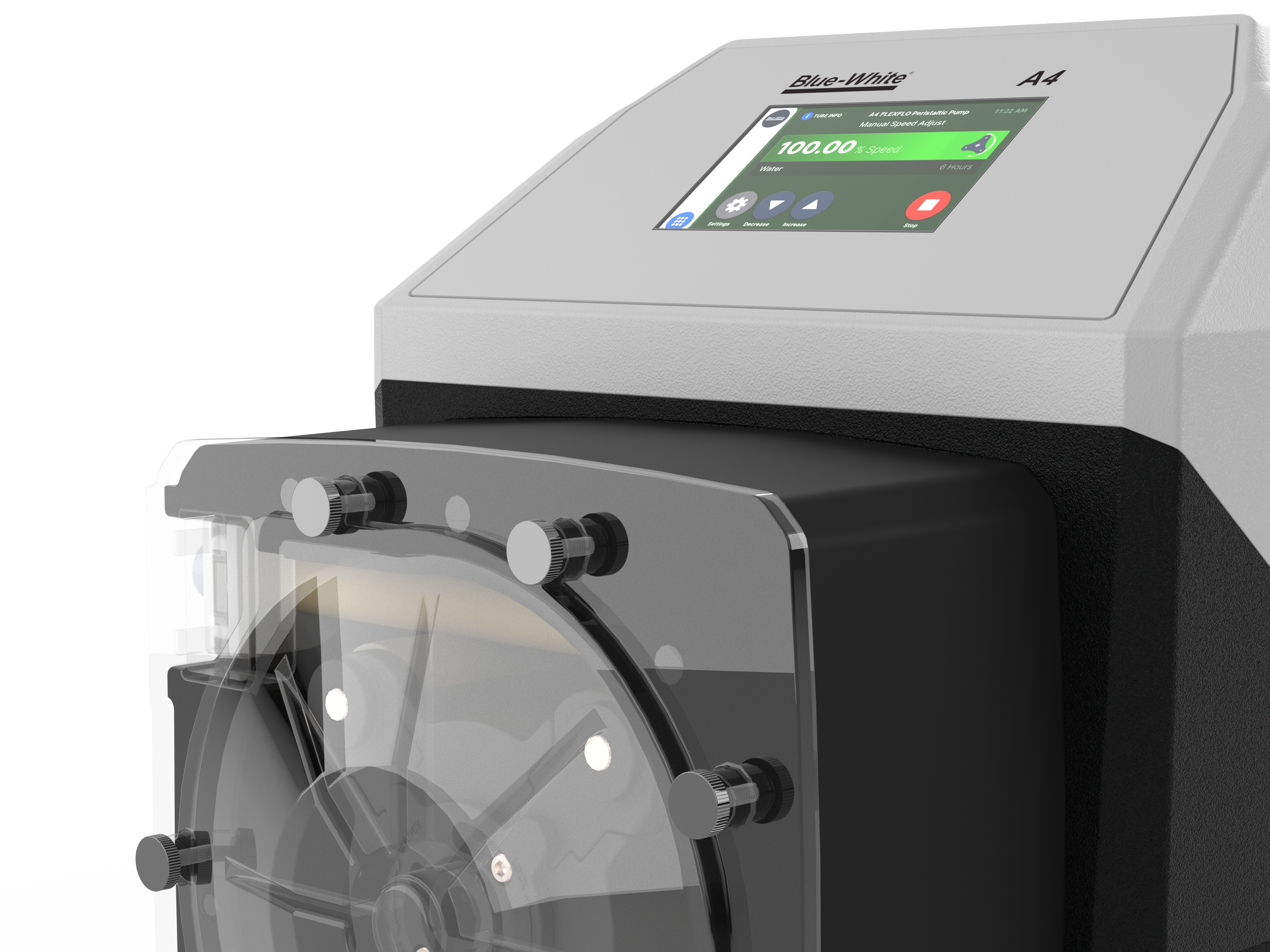

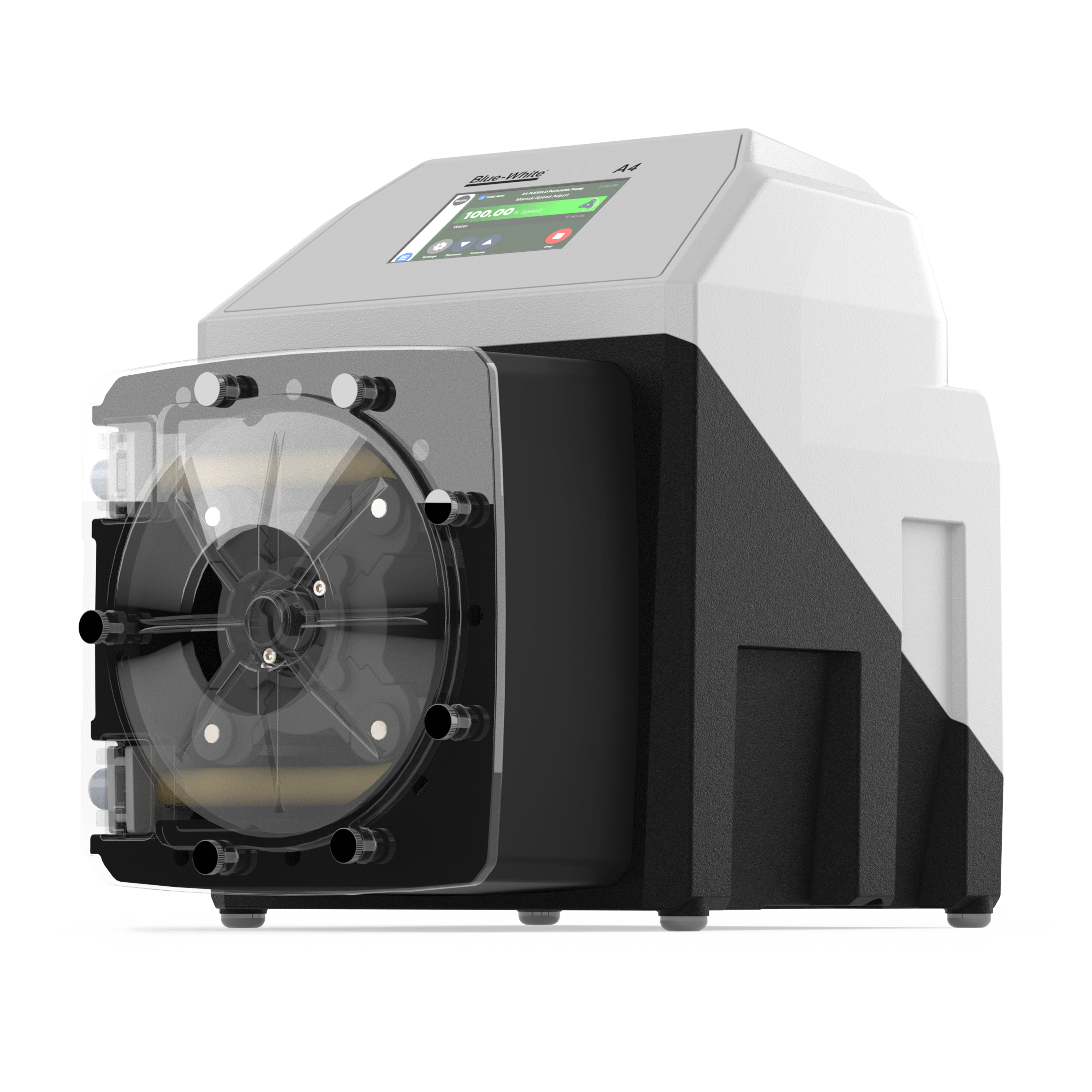

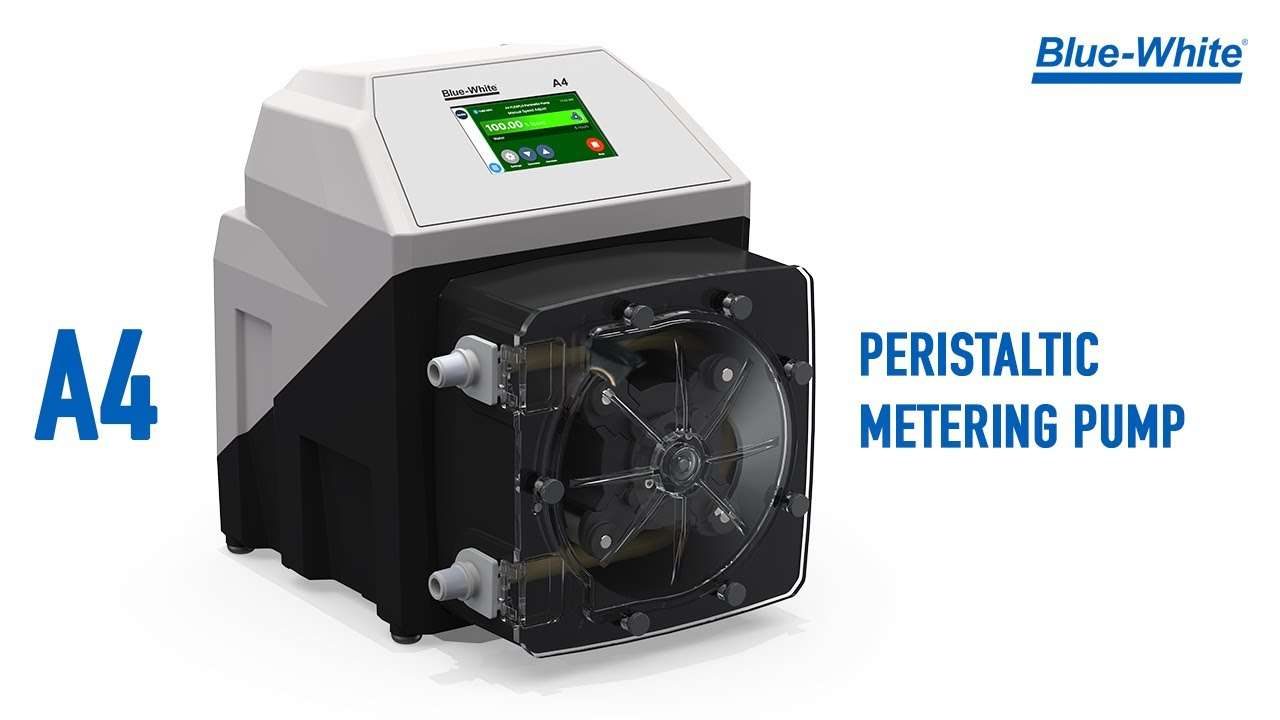

FLEXFLO® Peristaltic Metering Pump

Experimente a medição química de próximo nível com o FLEXFLO® Bomba Dosadora Peristáltica A4. O A4 combina medição precisa em pressões de descarga de até 125 PSI, controles intuitivos de tela sensível ao toque baseados em ícones e portas de conexão M12 com classificação IP que protegem contra umidade, poeira, vibração e qualquer mudança de temperatura.

As opções de sinal de controle remoto A4 incluem Pulso, 4-20 mA, Modbus TCP, EtherNet/IP e PROFIBUS para supervisão e automação aprimoradas para aplicações críticas de medição e transferência.

Visão geral técnica:

Gf
.01 - 158.5
LPH
.04 - 600
mL / min
.6667 - 10000
Pressão
125 PSI (8.6 Barra)
Classificação do gabinete
NEMA 4X (IP66)
Standards
CE, cETLus
Métodos de Controle
Manual, Analógico/Digital Remoto, EtherNet/IP, Modbus TCP/IP, PROFIBUS
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
Visualizador 3D

Funcionalidades

Benefícios:
  • Autoescorvante – mesmo contra a pressão máxima da linha. As válvulas by-pass não são necessárias. Não pode bloquear vapor ou perder o prime. 30 pés de altura de sucção. Ação de bombeamento suave de baixo cisalhamento.
  • A Detecção de Falha do Tubo (TFD) detecta a ruptura do tubo detectando o produto químico no cabeçote da bomba. Sem disparos falsos – Patenteado
  • Design de tubo de canal duplo opcional para desempenho e capacidade de pressão ideais
Comunicação e Interface:
  • Visor LCD colorido com tela sensível ao toque de 5"
  • Configurações amigáveis ​​ao usuário
  • Métodos de controle:
    • Controle manual
    • Entrada 4-20mA
    • Início / Parada Remota
    • Entrada de pulso
    • Entrada de Freqüência
    • EtherNet / IP
    • Modbus TCP / IP
    • PROFIBUS
    • Saídas de Alarme
    • FVS
    • Saída de relé
Design Superior:
  • 2 Ano de Garantia
  • Relação de abertura de 2,500:1
  • Gabinete NEMA 4X (IP66) resistente a produtos químicos e à lavagem
  • Rotor de serviço pesado significa sem flexão e maior precisão sem molas de metal ou dobradiças para corroer.
Características de segurança:
  • A detecção de falha do tubo (TFD) detecta a ruptura do tubo, evitando derramamentos de produtos químicos perigosos
  • Senha de 6 dígitos programável de segurança para evitar adulteração
Componentes opcionais disponíveis:
  • Suportes estendidos de montagem (72000-380) - 1 par, SS, 4 parafusos SS
O que está incluído:
  • Bomba de dosagem peristáltica A4
  • Dois conjuntos de tubos
  • Encaixe de injeção de descarga com válvula de retenção
  • Com espiga de mangueira “B” ½” e conexões tipo “M” M/NPT:
    • Filtro de sucção
    • braçadeira de mangueira nº 5 (somente “B”)
  • Ferramenta de instalação de tubos
  • Kit de ferramentas de montagem
  • Conectores da caixa de junção

saída

Material/tamanho do tubo Taxa de alimentação Velocidade máxima Pressão Máx. Temperatura Máxima Conjunto de rolo necessário
Gf LPH ML/Mín. RPM PSI (barra) ° F (° C) Code
Flex-A-Prene®
NH 01 - 28.5 04 - 108 0.7 – 1800 125 125 (8.6) 185 (85) A4-MNH-R
NHL 02 - 28.5 07 - 108 1.2 – 1800 125 65 (4.5) 185 (85) A4-MNH-R
NK 02 - 50.7 08 - 192 1.3 – 3200 125 80 (5.5) 185 (85) A4-MNH-R
NHH 02 - 54.0 09 - 204 1.4 – 3400 125 100 (6.9) 185 (85) A4-MNH-R
NHHL 02 - 54.0 09 - 204 1.4 – 3400 125 65 (4.5) 185 (85) A4-MNH-R
NL 04 - 100.0 15 - 378 2.5 – 6300 125 50 (3.4) 185 (85) A4-MNL-R
NP 06 - 158.5 24 - 600 4.0 – 10000 125 30 (2.1) 185 (85) A4-MNL-R
Flex-A-Chem®
TH 01 - 25.4 04 - 96.0 0.6 – 1600 125 30 (2.1) 130 (54) A4-MTH-R
TK 02 - 54.0 08 - 204 1.4 – 3400 125 30 (2.1) 130 (54) A4-MTH-R
TKK 05 - 126 18 - 477 3.2 – 7950 125 30 (2.1) 130 (54) A4-MTH-R
Flex-A-Thane®
GH 01 - 39.6 06 - 150 1.0 – 2500 125 65 (4.5) 130 (54) A4-MGH-R
GHH 03 - 71 11 - 269 1.9 – 4480 125 65 (4.5) 130 (54) A4-MGH-R
GK 02 - 55.5 09 - 210 1.4 – 3500 125 65 (4.5) 130 (54) A4-MGH-R
GKK 04 - 100 20 - 378 2.5 – 6300 125 65 (4.5) 130 (54) A4-MGH-R

Especificações

Pressão máxima de trabalho
  • 125 psig (barra 8.6)
  • Observação: consulte as classificações de pressão máxima do conjunto de tubos da bomba individual.
Temperatura máxima do fluido
  • Conexões de tubulação de 3/8” de diâmetro externo x 1/4” de diâmetro interno: 130 °F (54 °C)
  • Conexões M/NPT: 185°F (85°C)
  • Observação: consulte as classificações de temperatura máxima do conjunto do tubo da bomba individual.
Temperatura de operação ambiental
  • 14 ° F a 115 ° F (-10 ° C a 46 ° C)
Temperatura ambiente de armazenamento
  • -40 ° F para 158 ° F (-40 ° C para 70 ° C)
Viscosidade máxima
  • 12,000 centipoise
Elevação máxima de sucção
  • 30 pés de água ao nível do mar (14.7 atm psi)
Tensão operacional
  • 115VAC/60Hz, 1ph (máximo de 2.0 Amp)
  • 230VAC/60Hz, 1ph (máximo de 1.0 Amp)
  • 220VAC/50Hz, 1ph (máximo de 1.0 Amp)
  • 240VAC/50Hz, 1ph (máximo de 1.0 Amp)
  • 230VAC/50Hz, 1ph (máximo de 2.0 Amp)
Opções de cabo de alimentação
  • 115V60Hz = NEMA 5/15 (EUA)
  • 230V60Hz = NEMA 6/15 (EUA)
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Austrália/Nova Zelândia)
  • 230V50Hz = BS 1363/A (Reino Unido)
Motor
  • DC sem escova
Faixa de ajuste de velocidade do motor
  • 2,500:1 (0.04% - 100%) rpm máx. = 125 rpm
Resolução de ajuste de velocidade do motor
  • Incrementos de 0.1% > 1% da velocidade do motor e < 100%
  • Incrementos de 0.04% < 1% da velocidade do motor
Ecrã
  • LCD colorido com tela sensível ao toque de 5”, resistente aos raios UV
Idiomas de exibição
  • Inglês, espanhol, francês, alemão e português selecionáveis
Segurança
  • Senha programável de 6 dígitos
Dimensões totais máximas
  • 12-1/8"L x 15-1/4"H x 16-1/2"D (30.8W x 38.8H x 41.9D cm)
Peso do produto
  • 45.5 lb. (20.64 Kg)
Peso Aproximado de Embarque
  • 50 lb. (22.68 Kg)
Recinto
  • Gabinete NEMA 4X (IP66) resistente a produtos químicos e à lavagem
RoHS Compliant
  • Sim
Standards
  • cETlus, CE
