APNTU
Analisador de Turbidez Online
Principais Características:
- Solução de monitoramento chave na mão para aplicações de água limpa
- Medição, exibição e registro de dados altamente precisos e em tempo real
- Faixa de turbidez ultrabaixa
- Tela de toque e terminal de registro de dados
- Sensor de turbidez ultrabaixa UT700 com superfície plana distal exclusiva
Extremidade em placa de vidro de quartzo - Compatível com EPA-180.1
Visão geral técnica:
Sensor
Eletrodo plano de luz branca (LED)
Câmara de Amostragem
Reservatório de fluxo de sensor único
Garantia
13 Meses
Faixa dupla de turbidez
001 - 10 / 10 - 40.00 NTU
Precisão de turbidez
+/- 0.005 NTU ou 2% <10NTU
Repetibilidade de Turbidez
+/- 0.001 NTU ou 0.5% <10NTU
Literatura
Literatura APNTU
Manuais de Instruções
Manual de Instruções APNTU – 80000-185Fichas Técnicas
Ficha Técnica APNTU – 85000-185
Visualizador 3D
Funcionalidades
Visão geral
- O sensor de turbidez UT700 de resolução ultrabaixa oferece uma fonte de luz de detecção usando LED branco quente em formato de dispersão de superfície de 90 graus de acordo com os padrões USEPA 180.1.
- O sensor de turbidez oferece um design de eletrodo plano, tornando-o fácil de manter e limpar. Remoção e substituição simples do sensor.
- O reservatório de fluxo de sensor único fornece calmante da amostra para dissipação de bolhas de ar e sedimentação de sólidos suspensos, espuma ou outras impurezas comumente observadas em afluentes de água potável. Permite o mais alto nível de resolução de turbidez do mercado e estende muito o ciclo de manutenção do sensor, proporcionando uma grande capacidade de buffer para mitigar as flutuações de pressão.
Aplicações
- Água potável
- Água doméstica
- Abastecimento Secundário de Água
- Água Sanitária
o que está incluído

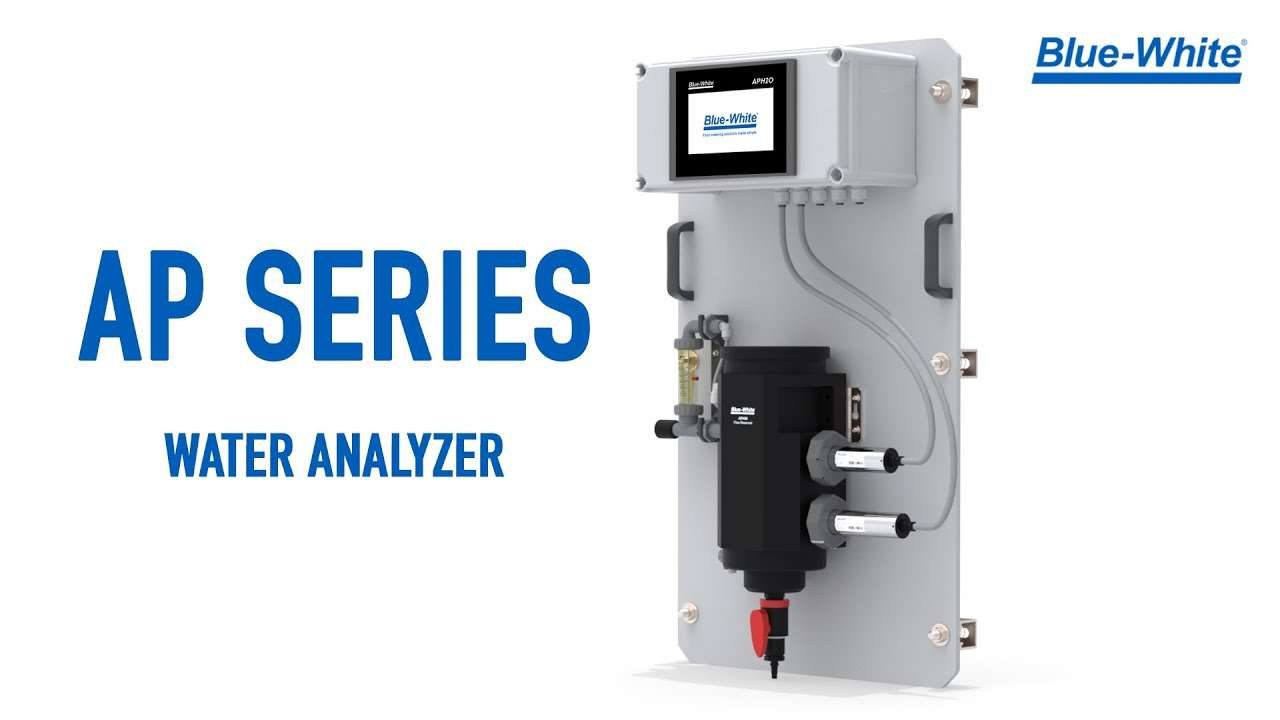

- Um painel de água potável APNTU montado e completo com cabo de alimentação de 110VAC
- Tela sensível ao toque TS10/ Data Logger com pré-fiação do sensor em RS-485 (RTU).
- Reservatório de fluxo de sensor duplo WR10
- Sensor de Turbidez Ultra Baixa UT700
- Fluxômetro de entrada
- Válvula de isolação
- Tubulação de entrada
- Tubulação de Saída
- Suporte de canal FRP traseiro (3) e hardware
- Esquemas Elétricos
Especificações
item
- APNTU
Comprimento de onda de turbidez
- Branco quente
Fonte de Luz
- CONDUZIU
Faixa dupla de turbidez
- 0.001 – 10 / 10 – 40.00 NTU
Precisão de turbidez
- +/- 0.005 NTU ou 2% <10NTU
Repetibilidade de Turbidez
- +/- 0.001 NTU ou 0.5% <10NTU
Precisão de medição
- 0.001 NTU ou ± 1% de escala completa
Resolução Mínima
- 0.001 NTU
O tempo de resposta
- 4s após imersão – Turbidez
Compliance
- EPA-180.1
Intervalo de Medição
- Medição Contínua
Ecrã
- Tela de toque capacitiva industrial colorida LCD de 7 polegadas
Capacidade de Armazenamento
- 4 GB de RAM integrados para armazenar até 1 milhão de registros de dados/eventos
Exigência de poder
- 96-260VAC / 50-60Hz; 10A Fusível; 200 W
saída
- 2 x 4-20 mA / RS-485 Modbus – RTU / Modbus TCP
Entrada
- 2 x 4-20 mA / RS-485 Modbus – RTU
USB
- 1 x host USB, para download de dados e atualização de tela
Internet
- Soquete RJ-45, Modbus-TCP
Temperatura operacional do painel
- 40 - 113oF (4-45oC)
Temperatura de armazenamento
- Instrumento: -4 – 131oF (-20 – 55oC) / Sensores 32 – 122oF (0 – 50oC)
Temperatura da água de amostra
- 40 - 104oF (4-40oC)
Pressão da Água de Amostra
- 7.25 – 30 psi (0.05 – 0.2 MPa)
Instalação
- Reservatório de vazão autorregulado WR10
- com Rotâmetro e Válvula de Isolamento – Incluído
Vazão Mínima WR10
- 3.1 g/h (200 mL/minuto)
Vazão Máxima WR10
- 6.2 g/h (400 mL/minuto)
Entrada de Amostra WR10
- 1/4 - polegada OD
Saída de Amostra WR10
- 3/4 - polegada OD - Para drenar
Dreno WR10
- NPT de 1/2 polegada
NOTA
- Visor do Painel IP-65 / Sensores IP-67
Regulamento
- CE / RoHS
Umidade Relativa
- 20% - 90% (Sem Condensação)
Altitude
- <6,561 pés (<2,000 metros)
Dimensões (AxLxP)
- Painel 36.00 A x 20.00 L x 9.42 P polegadas
Peso aproximado do produto
- lbs 33
