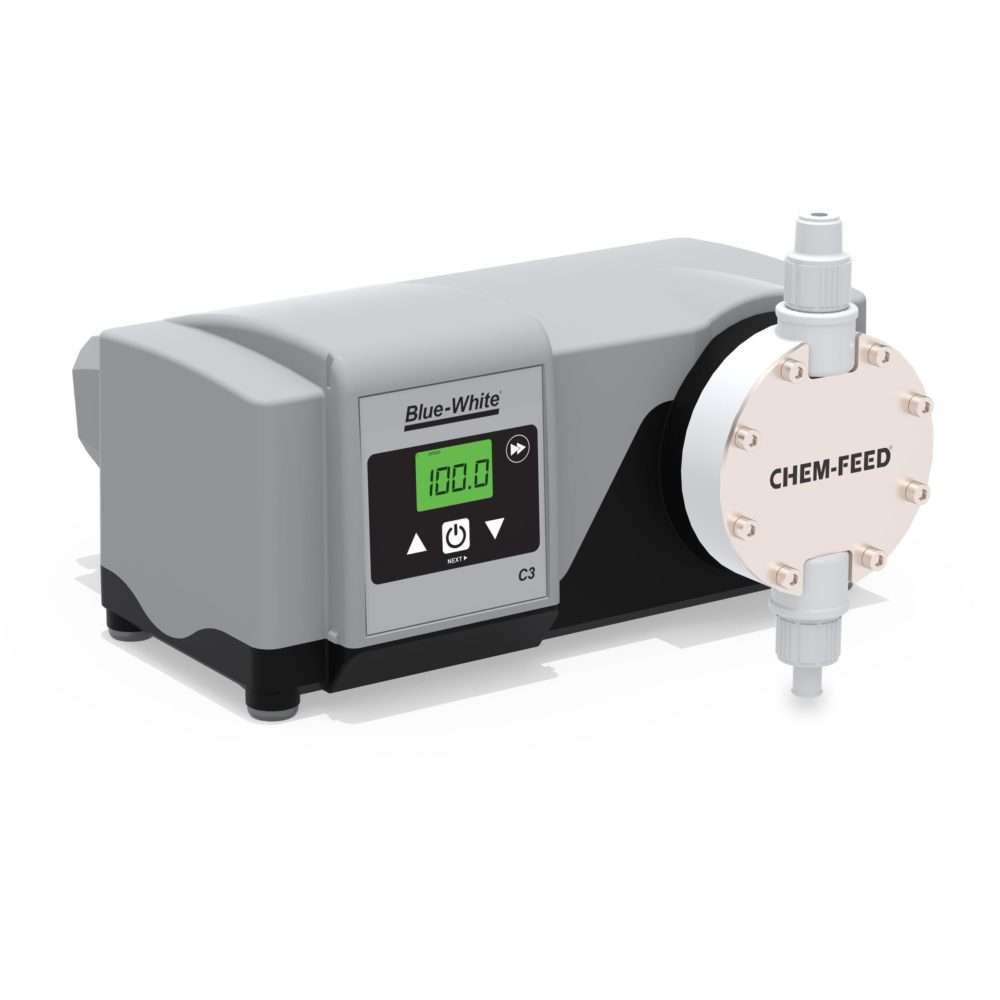

CHEM-FEED® Bomba Dosadora de Diafragma

A CHEM-FEED® A bomba dosadora de diafragma C3 fornece alimentação precisa de produtos químicos de maneira silenciosa e eficiente contra altas pressões do sistema. Com uma interface de usuário LCD de fácil leitura e capacidade opcional de entrada de pulso/frequência/4-20 mA, o CHEM-FEED® A bomba C3 tem a potência e a flexibilidade que você precisa para assumir o controle do seu processo de gerenciamento de fluidos.

O exclusivo do C3 Diafragmas DiaFlex® durará a vida útil da bomba, eliminando a necessidade de kits de reconstrução caros

Visão geral técnica:

Gf
.3 - 40
LPH
.1 - 154
mL / min
1.667 - 2567
Pressão
150 PSI (10.3 Barra)
Classificação do gabinete
NEMA 4X (IP66)
Standards
CE, cETlus, RoHS
Métodos de Controle
Manual, analógico/digital remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
Visualizador 3D

Funcionalidades

Benefícios:
Comunicação e Interface:
  • Controles digitais amigáveis ​​ao operador com LCD retroiluminado exibem a velocidade do motor, valores do sinal de entrada, serviço e status do alarme
  • As entradas de sinal incluem: 4-20mA, entradas de pulso e partida/parada remota
  • As saídas de sinal incluem: Relé (3 amp), coletor aberto, 4-20mA
  • Compatível com Blue-White's Flow Verification Sensor (FVS) sistema
  • O relé de alarme monitora o sistema DFD e o sistema FVS
  • O circuito de saída do coletor aberto de 5-30 Vcc pronto para SCADA fecha enquanto o motor é energizado
Design Superior:
  • 2 Ano de Garantia
  • Relação de abertura de 100:1
  • Gabinete revestido a pó resistente a produtos químicos NEMA 4X (IP66)
  • Válvulas de retenção de esfera dupla em PVDF, cerâmica, sem molas metálicas
Características de segurança:
  • Detecção de falha de diafragma (DFD) Detecta a ruptura do diafragma detectando produtos químicos na cabeça da bomba. Sem falso acionamento – Patenteado
  • A tampa da tela UV protege os controles de ambientes agressivos
O que está incluído:
  • Bomba Dosadora de Diafragma C3
  • Encaixe de injeção de descarga com válvula de retenção
  • Opção “A” – Entrada de espiga de mangueira de ½”, Saída de ½” M/NPT, com encaixe de injeção de ½” M/NPT
    • Injetor ½” M/NPT
    • Válvula / filtro de pé de espiga de mangueira de ½”
    • Tubo de sucção de ½”
    • #5 braçadeira
  • Opção “B” – Entrada de espiga de mangueira de ½”, Saída de ½” F/NPT, com encaixe de injeção de ½” M/NPT
    • Injetor ½” M/NPT
    • Válvula / filtro de pé de espiga de mangueira de ½”
    • Tubo de sucção de ½”
    • #5 braçadeira
  • Opção “C” – Entrada e Saída de Espiga de Mangueira de ½”, com Encaixe de Injeção de Espiga de Mangueira de ½” ID
    • Injetor de espiga de mangueira de ½”
    • Válvula / filtro de pé de espiga de mangueira de ½”
    • Tubo de sucção de ½”
    • #5 braçadeira
  • Opção “E” – Entrada e Saída de ½” M/NPT, com Encaixe de Injeção de ½” M/NPT
    • Injetor ½” M/NPT
    • Válvula de pé / filtro de ½” M/NPT
  • Opção “F” – Entrada e Saída de ½” F/NPT, com Encaixe de Injeção de ½” M/NPT
    • Injetor ½” M/NPT
    • Válvula de pé / filtro de ½” M/NPT
  • Kit de ferramentas de montagem
  • Conectores da caixa de junção

saída

Especificações

Pressão máxima de trabalho
  • 150 psig (barra 10.3)
Temperatura máxima do fluido
  • 130 ° C (54 ° F)
Temperatura Ambiente Máxima
  • 14°F a 110°F (-10°C a 46°C)
Viscosidade máxima
  • 1,000 centipoise
Elevação máxima de sucção
  • 15 pés. Água, 0 psig (4.5 m, 0 bar)
Tensão operacional
  • 115VAC/60Hz, 1ph (máximo de 1.5 Amp)
  • 230VAC/60Hz, 1ph (máximo de 0.7 Amp)
  • 220VAC/50Hz, 1ph (máximo de 1.0 Amp)
  • 240VAC/50Hz, 1ph (máximo de 1.0 Amp)
  • 230VAC/50Hz, 1ph (máximo de 1.0 Amp)
Opções de cabo de alimentação
  • 115V60Hz = NEMA 5/15 (EUA)
  • 230V60Hz = NEMA 6/15 (EUA)
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Austrália/Nova Zelândia)
Ciclo de trabalho
  • Contínuo
Resolução de ajuste de velocidade do motor
  • 100:1, (1.0% – 100% da velocidade do motor) Velocidade máx. rpm = 130
Ecrã
  • LCD retroiluminado, resistente a UV
teclado
  • Teclado de interruptor tátil de ação positiva
Peso do produto
  • 29 lb. (13.1 Kg)
Recinto
  • NEMA 4X (IP66), alumínio revestido a pó de poliéster.
RoHS Compliant
  • Sim
Standards
  • cETlus, CE

Acessórios

72000-380

EXTENSÃO DO SUPORTE DE MONTAGEM DO KIT C3

Adicionar ao Carrinho
KIT-PSM

KIT DE MONTAGEM NA PAREDE SÉRIE 1/2/3/4

Adicionar ao Carrinho

Peças de reposição

ImagemNúmero de catálogoDescriçãoPreçoComprar

Downloads

Título
Manual de Instruções C2F C3F – 80000-514

3.29 MB 24 de Junho de 2022
Manual de Instruções C2V C3V – 80000-516

5.7 MB 27 de Junho de 2022
Manual de Instruções C3 – 80000-620

5.14 MB 18 de março de 2024
Lista de peças de reposição C3

756 KB 10 de fevereiro de 2022
Folha de Dados Técnicos C3 – 85000-096

926.06 KB 12 de fevereiro de 2024
Estudo de caso: Chem-Pro® C2 – Aplicação agrícola

2.50 MB 14 de fevereiro de 2022
Desenho do Kit de Substituição do Diafragma DiaFlex - 81000-363

548.97 KB 8 de fevereiro de 2022
Folheto de Diafragmas DiaFlex – 80000-727

1.61 MB 24 de julho de 2023
Folheto de detecção de falha de diafragma (DFD) - 80000-725

4.48 MB 24 de julho de 2023
Guia de Acessórios Industriais – 85000-179

994.07 KB 2 de Junho de 2022
Catálogo Industrial 2024 – 80000-707

17.00 MB 29 de dezembro de 2023
Folheto de Produtos Industriais

2.84 MB 20 de fevereiro de 2024
Catálogo Municipal 2024 – 80000-708

13.09 MB 29 de dezembro de 2023
Folheto de Produtos Municipais

2.98 MB 14 de fevereiro de 2024
Kits de adaptadores de bomba para skid – 85000-198

340.02 KB 15 de fevereiro de 2024
