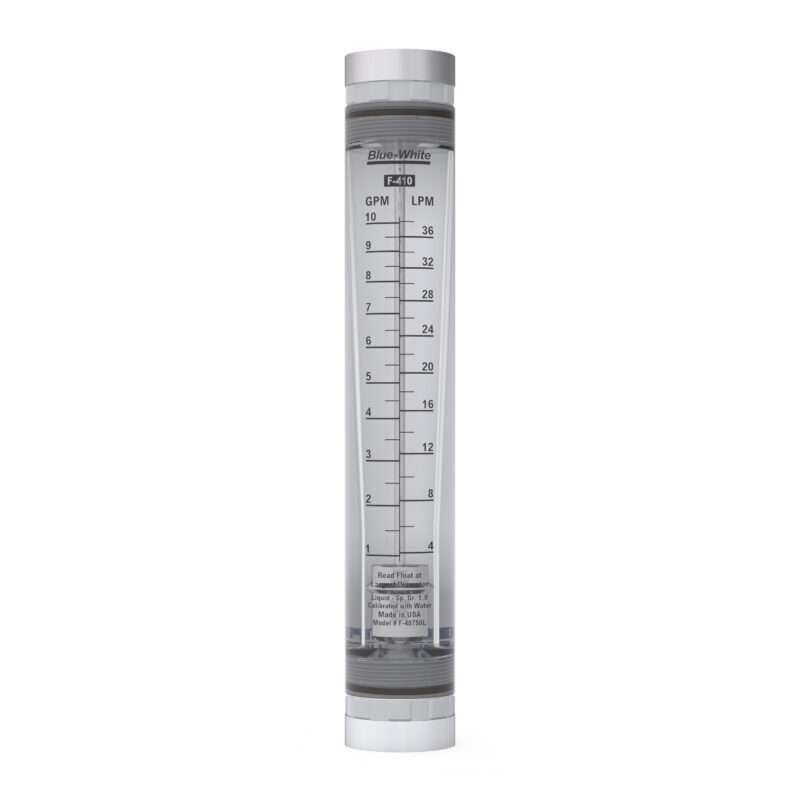

Visto F-410
Medidor de fluxo acrílico
Os medidores de vazão da série F-410N são usinados em acrílico recozido de alta qualidade e polidos para obter um acabamento transparente. As escalas são impressas em tela no corpo do medidor com um refletor traseiro branco para facilitar a leitura. Os adaptadores são reforçados com polipropileno com anéis de estresse de alumínio para maior resistência e os o-rings são FKM.
Visão geral técnica:
GPM
1 - 20
LPM
4 - 80
PSI
150
Bar
10.3
Fahrenheit (° F)
150 *
Celsius (° C)
65 *
Material do corpo
Acrílico
Tamanhos de tubo
¾”, 1” F/NPT
Literatura
Literatura F-410
Manuais de Instruções
Manual de Instruções do F-410 – 80000-611
Fichas Técnicas
Folha de Dados Técnicos do F-410N – 85000-033
Catálogo
Visualizador 3D
Características e benefícios
Visão geral
Chave Diferenciais
- Corpo do medidor de acrílico usinado resistente, altamente polido para um acabamento claro.
- Escala permanente de leitura direta.
- Refletor traseiro branco para facilitar a leitura.
- Adaptadores F/NPT com vedações de o-ring Viton de alta qualidade e suportes de rosca de “anel de tensão” de alumínio.
- Flutuadores guiados por haste de aço inoxidável 316.
- Aceitável em aplicações de luz solar direta.
Técnicos
Especificações
Max. pressão no trabalho
150 PSI (10.3 bar) @ 70 F (21 C)
Máx. Temperatura do fluido
150°F (65°C) a 0 PSI
Precisão de escala total
+ / -% 5
Fluido de calibração
água, gravidade específica 1.0
Comprimento da escala
5"
127mm
Meio Ambiente
Aceitável para exposição direta à luz solar.
Queda de pressão máxima
2 PSI
Peso aproximado de envio
2 lb
.91 kg
Corpo do Medidor
Bastão de acrílico fundido
adaptadores
polipropileno
Suporte para Vara Guia
polipropileno
Vedantes de anel-O
FKM
Float
Série padrão 316SS
Barra Guia
Série padrão 316SS
Comprar
Pedido AQUI
Modelos 8
| Imagem | Número de catálogo | Descrição | Adaptador F/NPT | Material do flutuador | Material do O-Ring | Preço | Adicionar ao Cesto |
|---|---|---|---|---|---|---|---|
| F-41000LN-16-E | F-410N 2-20 GPM ACRÍLICO 1.0″ F/NPT COM O-RINGS EP | 1” Fêmea NPT, Polipropileno | 316SS | EP | $306.00 | Adicionar ao Cesto | |
| F-41000LN-12-E | F-410N 2-20 GPM ACRÍLICO 75″ F/NPT COM O-RINGS EP | ¾” Fêmea NPT, Polipropileno | 316SS | EP | $306.00 | Adicionar ao Cesto | |

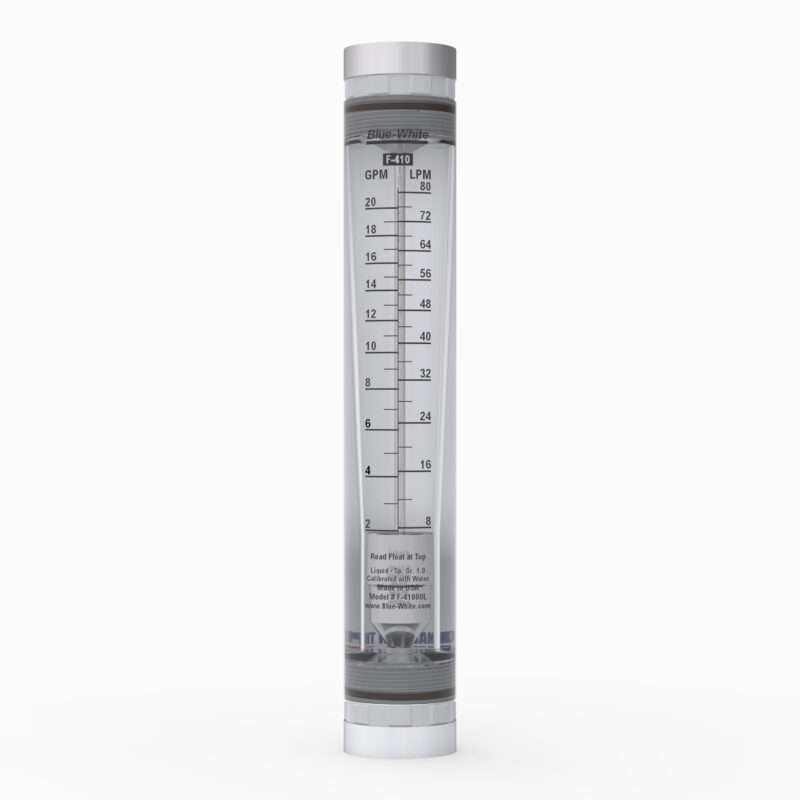

| F-41000LN-16 | F-410N 2-20 GPM ACRÍLICO 1.0″ F/NPT | 1” Fêmea NPT, Polipropileno | 316SS | FKM | $306.00 | Adicionar ao Cesto | |
| F-41000LN-12 | F-410N 2-20 GPM ACRÍLICO .75″ F/NPT | ¾” Fêmea NPT, Polipropileno | 316SS | FKM | $306.00 | Adicionar ao Cesto | |
| F-40750LN-16 | F-410N 1-10 GPM ACRÍLICO 1.0″ F/NPT | 1” Fêmea NPT, Polipropileno | 316SS | FKM | $306.00 | Adicionar ao Cesto | |
| F-40750LN-16-E | F-410N 1-10 GPM ACRÍLICO 1.0″ F/NPT COM O-RINGS EP | 1” Fêmea NPT, Polipropileno | 316SS | EP | $306.00 | Adicionar ao Cesto | |
| F-40750LN-12-E | F-410N 1-10 GPM ACRÍLICO 75″ F/NPT COM O-RINGS EP | ¾” Fêmea NPT, Polipropileno | 316SS | EP | $306.00 | Adicionar ao Cesto | |
| F-40750LN-12 | F-410N 1-10 GPM ACRÍLICO .75″ F/NPT | ¾” Fêmea NPT, Polipropileno | 316SS | FKM | $306.00 | Adicionar ao Cesto |
Informações Ordem
Metro Gamas
Série padrão:
Equipado com haste guia 316 SS
| Número de modelo | GPM | LPM | Adaptador F/NPT | Material Adaptador | Material do flutuador |
|---|---|---|---|---|---|
| F-40750LN-12 | 1 a 10 | 4 a 38 | 3/4" | polipropileno | 316 SS |
| F-40750LN-16 | 1 a 10 | 4 a 38 | 1" | polipropileno | 316 SS |
| F-41000LN-12 | 2 a 20 | 8 a 80 | 3/4" | polipropileno | 316 SS |
| F-41000LN-16 | 2 a 20 | 8 a 80 | 1" | polipropileno | 316 SS |
Veja
Produto Vídeos
Comprar
Acessórios
Comprar
Substituição Peças
| Imagem | Número de catálogo | Descrição | Preço | Comprar |
|---|
Documentação
Downloads
| Título | Formato | Dimensões: | Atualização do | Baixar |
|---|---|---|---|---|
| Manual do Usuário Arquivo 1 | ||||
| Manual de Instruções do F-410 – 80000-611 | 1.13 MB | 8 de maio de 2026 | Baixar | |
| Folha de dados técnicos Arquivo 1 | ||||
| Folha de Dados Técnicos F-410 - 85000-033 | 129.74 KB | 31 Dezembro, 2025 | Baixar | |
| Guias Arquivo 1 | ||||
| Guia de início rápido do medidor de vazão acrílico – 80000-702 | 362.34 KB | 13 de maio de 2026 | Baixar | |
| Brochura Arquivos 2 | ||||
| Folheto de Produtos Industriais | 3.09 MB | 13 de março de 2026 | Baixar | |
| Folheto de Produtos Municipais | 3.10 MB | 13 de março de 2026 | Baixar | |
| Catálogo Arquivo 1 | ||||
| Catálogo Industrial 2026 – 80000-707 | 17.00 MB | Julho 2, 2026 | Baixar | |
| Lista de peças de reposição Arquivo 1 | ||||
| Lista de peças de reposição F-410 | 420.27 KB | 8 de maio de 2026 | Baixar | |
| Folheto de Vendas Arquivos 2 | ||||
| Folheto de Produtos Industriais | 3.09 MB | 13 de março de 2026 | Baixar | |
| Folheto de Produtos Municipais | 3.10 MB | 13 de março de 2026 | Baixar | |
