Visto F-430
Medidor de fluxo acrílico

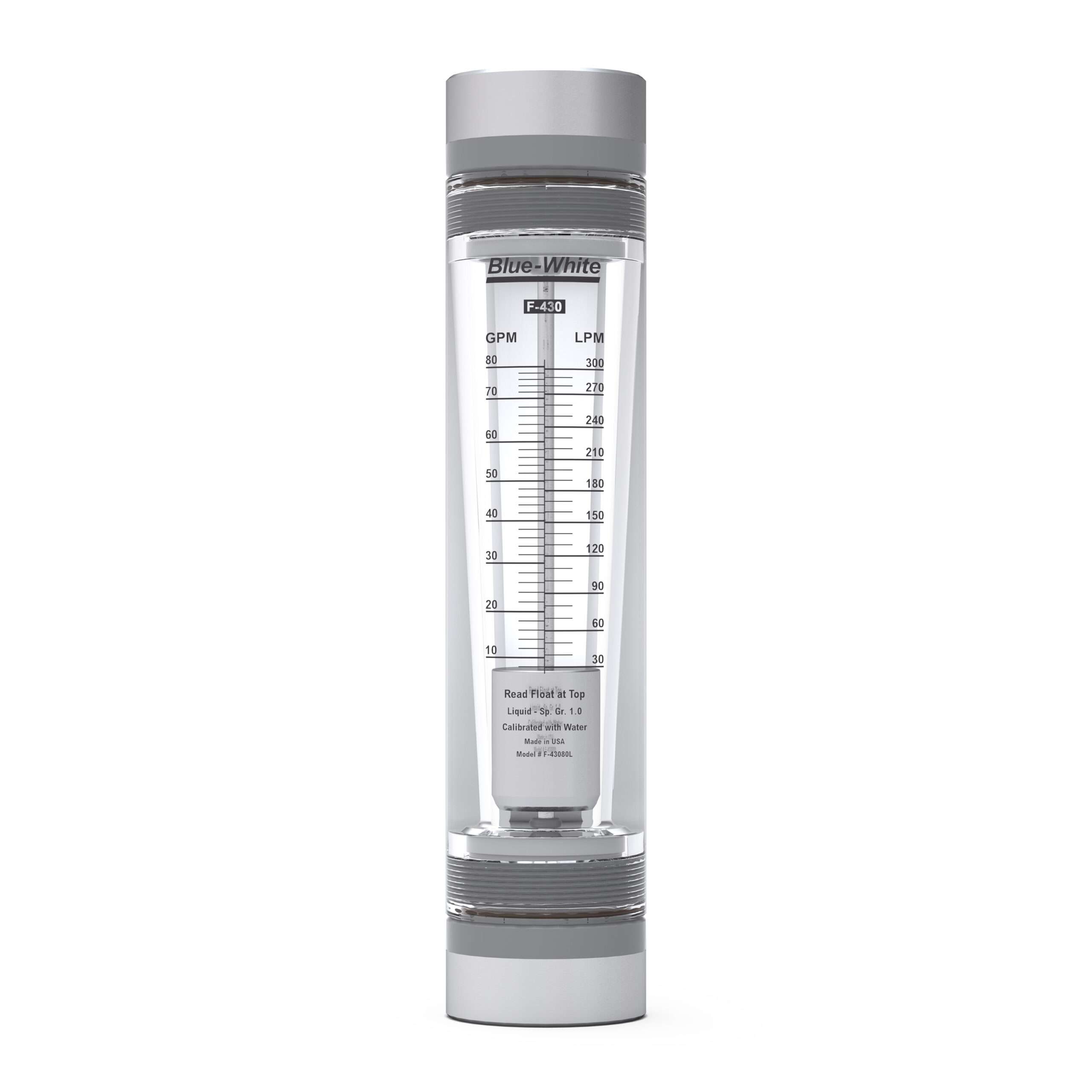

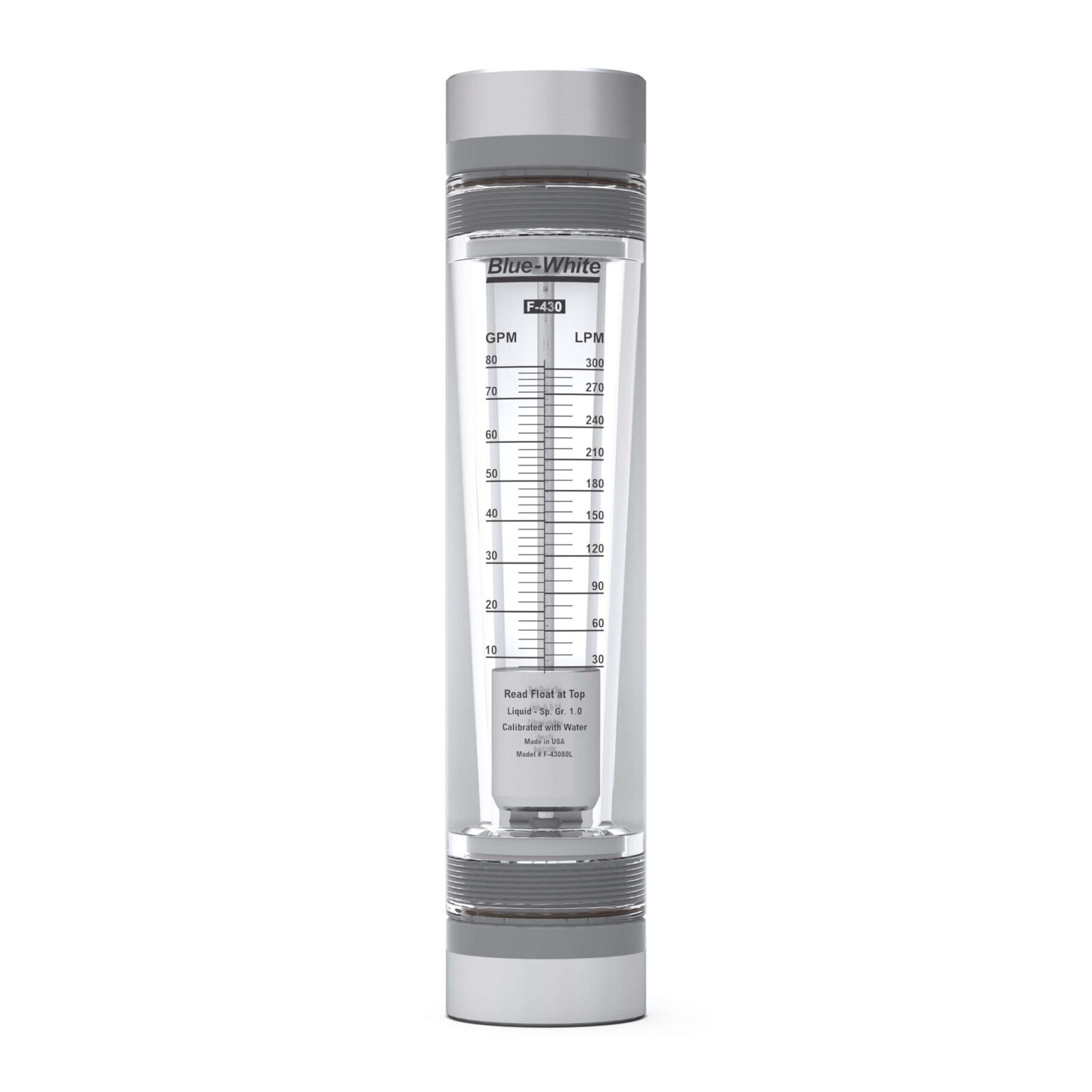

Os medidores de vazão da série F-430N são usinados em acrílico recozido de alta qualidade e polidos para um acabamento transparente. As escalas são impressas em tela no corpo do medidor com um refletor traseiro branco para facilitar a leitura. Os adaptadores são reforçados com PVC com anéis de tensão de alumínio para maior resistência, e os anéis de vedação são FKM.
Visão geral técnica:
GPM
4 - 100
LPM
15 - 375
PSI
130
Bar
8.9
Fahrenheit (° F)
130
Celsius (° C)
21
Material do corpo
Acrílico
Tamanhos de tubo
1½”, 2”F/NPT
Literatura
Literatura F-430
Manuais de Instruções
Manual de Instruções do F-430 – 80000-380Fichas Técnicas
Folha de Dados Técnicos do F-430N – 85000-035Catálogo
Catálogo Industrial 2023
Visualizador 3D
Características e benefícios
Funcionalidades
- Durável, altamente polido, corpo de um metro de peça.
- Recozido para maior resistência e resistência química.
- Aceitável para instalações externas (aceitável sob luz solar direta)
- Escala permanente de leitura direta.
- Refletor traseiro branco para facilitar a leitura.
- Flutuadores e hastes de guia de aço inoxidável 316 padrão
O que está incluído:
- Fluxômetro x1
- Manual do Usuário
Especificações
Max. Pressão no trabalho
- 130 PSI (8.9 bar) @ 70°F (21°C)
Máx. Temperatura do fluido
- 130°F (54°C) a 0 psig
Precisão de escala total
- + / -% 5
Vedantes de anel-O
- FKM
Material do flutuador
- 316 SS
Opções de material do adaptador
- PVC
Peso aproximado de envio
- 6 lb. (2.7 kg)
Encomende Agora
| Imagem | Número de catálogo | Descrição | Preço | Comprar |
|---|
Intervalos de medidores
Série padrão:
Equipado com haste guia 316 SS
| Número de modelo | GPM | LPM | Adaptador F/NPT | Material Adaptador | Material do flutuador |
|---|---|---|---|---|---|
| F-43040LNS | (4 - 40) | (15 - 150) | 2 " | PVC | 316 SS |
| F-43040LNS-24 | (4 - 40) | (15 - 150) | 1-1 / 2 " | PVC | 316 SS |
| F-43060LNS | (6 - 60) | (20 - 230) | 2 " | PVC | 316 SS |
| F-43060LNS-24 | (6 - 60) | (20 - 230) | 1-1 / 2 " | PVC | 316 SS |
| F-43080LNS | (8 - 80) | (30 - 300) | 2 " | PVC | 316 SS |
| F-43080LNS-24 | (8 - 80) | (30 - 300) | 1-1 / 2 " | PVC | 316 SS |
| F-43100LNS | (20 - 100) | (75 - 375) | 2 " | PVC | 316 SS |
| F-43100LNS-24 | (20 - 100) | (75 - 375) | 1-1 / 2 " | PVC | 316 SS |
