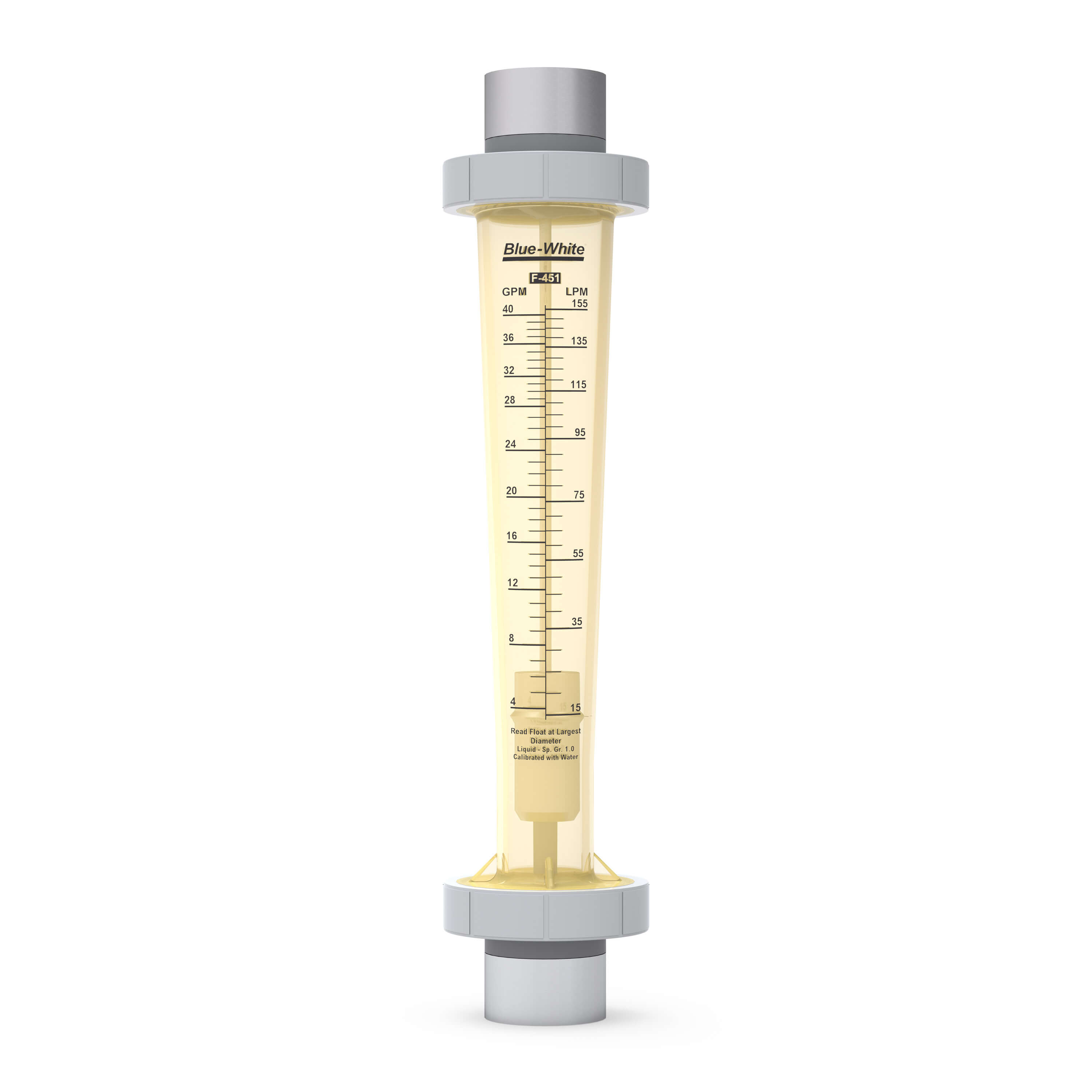

Visto F-451

Medidor de fluxo de polissulfona

Os medidores de vazão da série F-451 oferecem excelente precisão e repetibilidade, combinados com um corpo e conectores duráveis ​​de polisulfona moldados por injeção e peças internas de aço inoxidável #316. Meias uniões acoplam o corpo do medidor aos conectores em cada extremidade do medidor de vazão. Esta configuração facilita tanto a instalação como a manutenção.
Visão geral técnica:

GPM
.5 - 40
LPM
2 - 155
PSI
150
bar
10.3
Fahrenheit (° F)
212
Celsius (° C)
100
Material do corpo
Polissulfona
Tamanhos de tubo
1" F/NPT (Polissulfona), 1½" F/NPT (PVC)
Literatura

Recursos

  • O corpo do medidor de polisulfona resiste a altas temperaturas e pressões.
  • 316 SS, ou flutuador guiado por haste de PTFE.
  • Escala permanente de leitura direta.
  • Não recomendado para luz solar direta.
  • Disponível OEM opções: rotulagem privada, calibrações personalizadas e materiais personalizados.
  • Somente montagem em linha (vertical).
  • Escudo de policarbonato disponível.
Opções de Adaptador
  • Unidades em linha de 1” e 1-1/2”.
  • Unidades de montagem em painel M/NPT de 1”.
  • Unidades de latão de 1” F/NPT e 1”.
O que está incluído:
  • Fluxômetro x1
  • Manual do Usuário

Especificações

Máx. Pressão no trabalho:
  • 150 psig (10.3 bar) @ 70° F (21° C)
Máx. Temperatura do fluido:
  • Modelos padrão, tubo de 1”: 212° F (100° C) @ 0 PSI
  • Modelos padrão, tubo de 1½”: 130° F (54° C) @ 0 PSI
Precisão de escala total:
  • + / -% 3
Material do corpo do medidor:
    Polissulfona
Material do adaptador:
  • Modelos padrão, tubo de 1”: Polissulfona
  • Modelos padrão, tubo de 1½”: PVC
Porcas de União:
  • Nylon reforçado com fibra de vidro
Material da haste guia:
  • 316 SS
Material do anel de vedação:
  • FKM
Queda de Pressão Máxima:
  • 2 PSI
Aproximadamente. Peso:
  • 3 lb. (1.36 kg)

Intervalos de medidores

Série padrão:

Equipado com haste guia 316 SS

Tamanho do tubo GPM LPM Material do flutuador Modelo não blindado Modelo blindado
1 " .5 para 6 2 a 22 Teflon F-451006LHN F-451006LHNC
1-1 / 2 ″ .5 para 6 2 a 22 Teflon F-451006LHN-24 F-451006LHNC-24
1 " 1.0 a 10 4 a 40 316 SS F-451001 LHN F-451001LHNC
1-1 / 2 ″ 1.0 a 10 4 a 40 316 SS F-451001LHN-24 F-451001LHNC-24
1 " 2.0 a 20 6 a 76 316 SS F-451002LHN F-451002LHNC
1-1 / 2 ″ 2.0 a 20 6 a 76 316 SS F-451002LHN-24 F-451002LHNC-24
1 " 3.0 a 30 12 a 115 316 SS F-451003LHN F-451003LHNC
1-1 / 2 ″ 3.0 a 30 12 a 115 316 SS F-451003LHN-24 F-451003LHNC-24
1 " 4.0 a 40 15 a 155 316 SS F-451004LHN F-451004LHNC
1-1 / 2 ″ 4.0 a 40 15 a 155 316 SS F-451004LHN-24 F-451004LHNC-24

Acessórios

Peças de reposição

ImagemNomeNúmero de catálogo

Downloads

Título
Guia de início rápido do medidor de vazão de polisulfona - 80000-703
Downloads 150
94403 435.18 KB 2 de Junho de 2022
Lista de peças de reposição F-451
Downloads 128
78074 471.41 KB 10 de fevereiro de 2022
Diagrama de Vista Explodida F-451
Downloads 3568
48137 414.20 KB 8 de fevereiro de 2022
Manual de Instruções do F-451 – 80000-247
Downloads 2740
46578 1,013.40 KB 8 de fevereiro de 2022
Folha de Dados Técnicos F-451 - 85000-036
Downloads 7333
46577 216.34 KB 25 de abril de 2022
