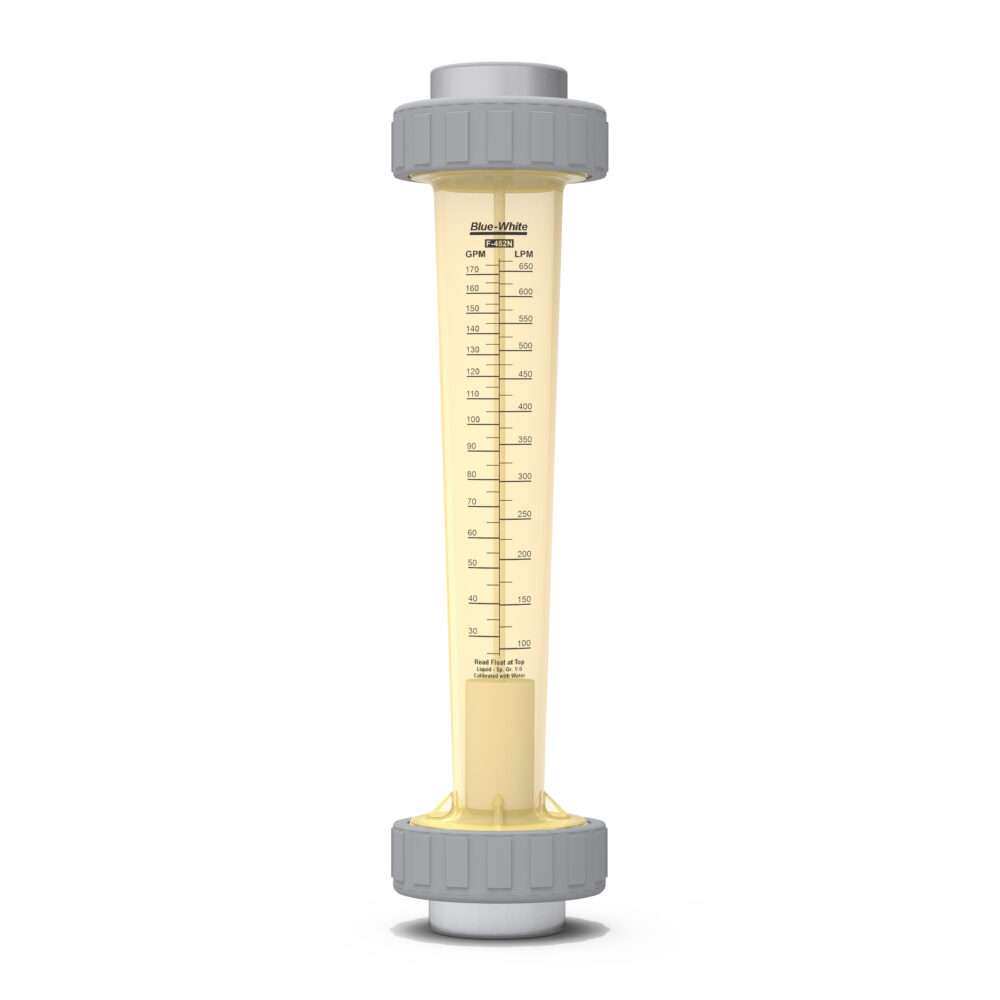

Visto F-452

Medidor de fluxo de polissulfona

As unidades F-452 possuem adaptadores F/NPT de 2″, anéis de vedação em Viton e peças internas de aço inoxidável #316. Conectores de meia união acoplam o corpo do medidor aos adaptadores F/NPT de 2″ em cada extremidade do medidor de vazão. O corpo e os adaptadores do medidor são de polisulfona.

Visão geral técnica:

GPM
2 - 175
LPM
8 - 675
PSI
150
bar
10.3
Fahrenheit (° F)
200
Celsius (° C)
93
Material do corpo
Polissulfona
Tamanhos de tubo
2" F/NPT
Literatura

Recursos

  • O corpo do medidor de polisulfona resiste a altas temperaturas e pressões.
  • Flutuador guiado por haste 316SS.
  • Escala permanente de leitura direta.
  • Adaptadores e uniões projetados para maior proteção contra desalinhamento e vibração.
  • Calibrações personalizadas, materiais e rotulagem privada disponíveis.
  • Queda de pressão muito baixa.
  • Não recomendado para luz solar direta.
  • Somente montagem em linha (vertical).
  • Proteção contra respingos de policarbonato opcional
O que está incluído:
  • Fluxômetro x1
  • Manual do Usuário

Especificações

Máx. Pressão no trabalho:
  • 150 psig (10.3 bar) @ 70° F (21° C)
Máx. Temperatura do fluido:
  • 200° F (93° C) @ 0 PSI
Precisão de escala total:
  • + / -% 2
Material do corpo do medidor:
  • Polissulfona
Material do adaptador:
  • 2″ F/NPT: Polissulfona
Porcas de União:
  • Nylon reforçado com fibra de vidro
Material da haste guia:
  • 316 SS
Material do anel de vedação:
  • FKM
Queda de Pressão Máxima:
  • 2 PSI
Aproximadamente. Peso:
  • 5 lb. (2.27 kg)

Intervalos de medidores

Série padrão:

Equipado com haste guia 316 SS

Número de modelo GPM LPM Material do flutuador Material da haste guia
F-452020LHN 2 a 20 8 a 78 PTFE 316 ss
F-452060LHN 6 a 60 30 a 230 316 ss 316 ss
F-452080LHN 8 a 80 40 a 300 316 ss 316 ss
F-452100LHN 6 a 100 20 a 380 316 ss 316 ss
F-452130LHN 20 a 130 80 a 500 316 ss 316 ss
F-452175LHN 25 a 175 100 a 675 316 ss 316 ss

Série padrão:

Equipado com haste guia 316 SS e proteção contra respingos de policarbonato

Número de modelo GPM LPM Material do flutuador Material da haste guia
F-452020LHNC 2 a 20 8 a 78 PTFE 316 ss
F-452060LHNC 6 a 60 30 a 230 316 ss 316 ss
F-452080LHNC 8 a 80 40 a 300 316 ss 316 ss
F-452100LHNC 6 a 100 20 a 380 316 ss 316 ss
F-452130LHNC 20 a 130 80 a 500 316 ss 316 ss
F-452175LHNC 25 a 175 100 a 675 316 ss 316 ss

Acessórios

Peças de reposição

ImagemNomeNúmero de catálogo

Downloads

Título
Guia de início rápido do medidor de vazão de polisulfona - 80000-703
Downloads 150
94403 435.18 KB 2 de Junho de 2022
Lista de peças de reposição F-452
Downloads 112
78078 482.64 KB 10 de fevereiro de 2022
Manual de Instruções do F-452N – 80000-258
Downloads 2561
46526 1.06 MB 8 de fevereiro de 2022
Folha de Dados Técnicos do F-452N – 85000-031
Downloads 4962
37843 175.95 KB 16 de março de 2022
