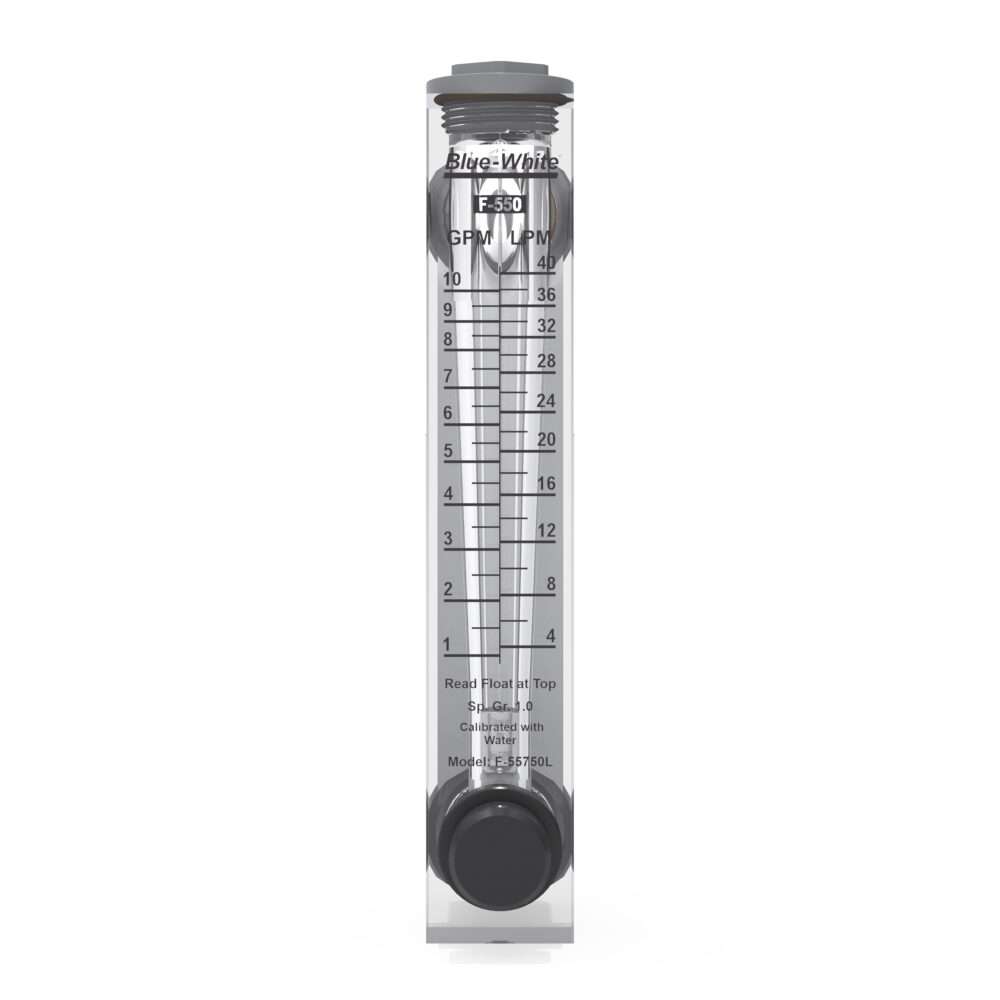

Visto F-550

Medidor de fluxo acrílico

Blue-WhiteO medidor de vazão tipo montagem em painel F-550 da F-550 possui um corpo sólido de acrílico usinado de peça única que é recozido para maior resistência e durabilidade. O F-0.025 tem um acabamento transparente semelhante ao vidro e apresenta um fundo refletivo branco na parte traseira do corpo do medidor. Este fundo contrasta com a escala impressa permanentemente para uma leitura fácil do medidor. A faixa de vazão disponível é de 20 a 250 GPM e a pressão máxima de trabalho é de XNUMXpsig.

Visão geral técnica:

GPM
.025 - 20
LPM
.1 - 75
PSI
250
Bar
17.2
Fahrenheit (° F)
200
Celsius (° C)
93
Material do corpo
Acrílico
Tamanhos de tubo
1/4”, 3/8”, 3/4” e 1” NPT macho
Literatura
Visualizador 3D

Funcionalidades

  • Durável, altamente polido, corpo de um metro de peça.
  • Recozido para maior resistência e resistência química.
  • Aceitável para instalações externas (aceitável sob luz solar direta)
  • As porcas de antepara são fixadas diretamente no painel interno.
  • Controle de fluxo ajustável opcional: válvula de ajuste tipo agulha.
  • Escala permanente de leitura direta.
  • Refletor traseiro branco para facilitar a leitura.
  • Flutuadores e guias de flutuação em aço inoxidável 316 ou PTFE.
Opções do Adaptador:
  • 1/4″, 3/8″, 3/4″, 1″ Macho NPT
O que está incluído:
  • Fluxômetro x1
  • Manual do Usuário

Especificações

Máx. Pressão no trabalho:
  • 250 psig (17.2 bar) @ 70° F (21° C)
Máx. Temperatura do fluido:
  • 200°F (93°C) a 0 PSI
Precisão de escala total:
  • + / -% 5
Material do corpo do medidor:
  • Acrílico Usinado
Material do adaptador:
  • polipropileno
Material da haste guia:
  • 316 SS
Material do anel de vedação:
  • FKM
Aproximadamente. Peso:
  • 2 lb. (0.907 kg)

Encomende Agora

ImagemNúmero de catálogoDescriçãoPreçoComprar

Intervalos de medidores

Série padrão:

Equipado com haste guia 316 SS

Número do modelo não ajustável Número do modelo da válvula ajustável GPM LPM Adaptador F/NPT Material do flutuador
F-55250L F-55250LA .025 para .250 (0.1 - 1.0) 1 / 4 " 316 SS
F-55375L F-55375LA (0.1 - 1.0) .4 para 4 3 / 8 " 316 SS
F-55376L F-55376LA (0.2 - 2.0) .75 para 7.5 3 / 8 " 316 SS
F-55500L F-55500LA (0.5 - 5.0) (2.0 - 20.0) 1 / 2 " 316 SS
F-55750L F-55750LA (1.0 - 10.0) (4.0 - 40.0) 3 / 4 " 316 SS
F-55005L N/D (1.0 - 5.0) (3.0 - 18.0) 1 " PTFE
F-55010L F-55010LA (1.0 - 10.0) (4.0 - 40.0) 1 " 316 SS
F-55015L F-55015LA (1.0 - 15.0) (5.0 - 60.0) 1 " 316 SS
F-55200L F-55200LA (2.0 - 20.0) (7.5 - 75.0) 1 " 316 SS
