MD3

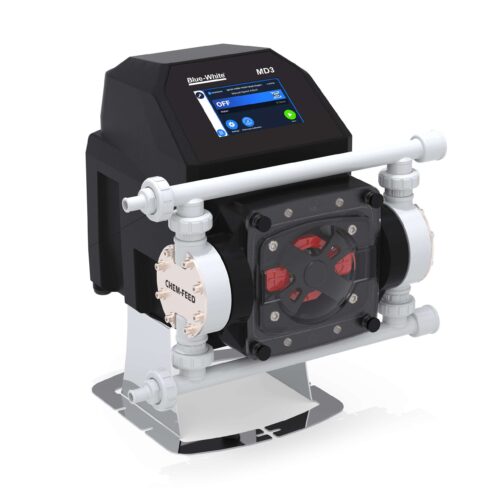

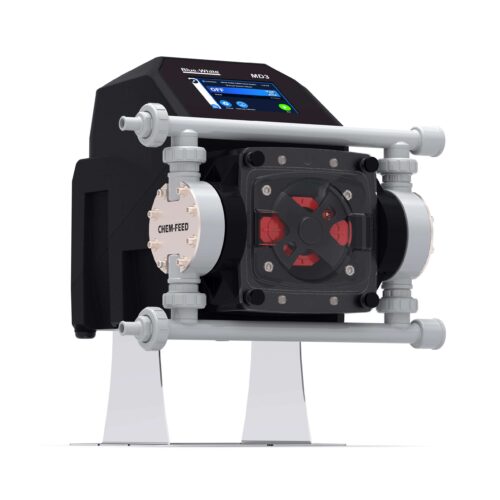

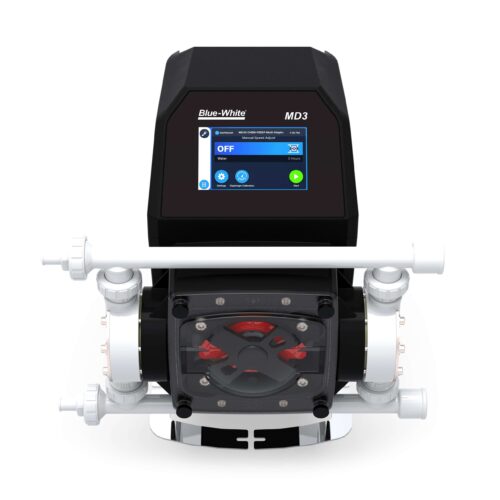

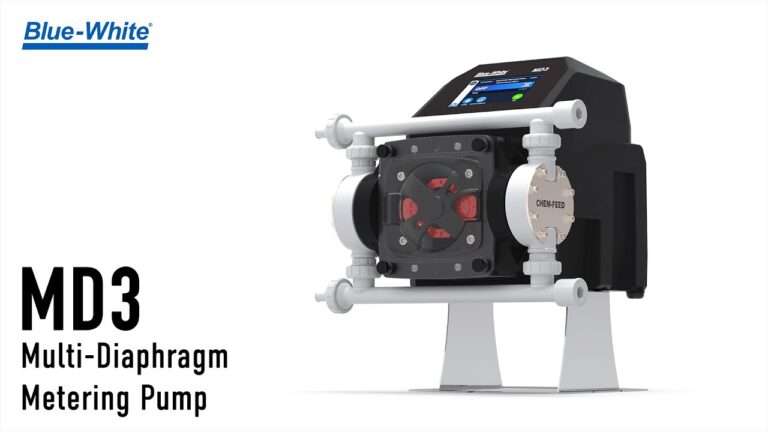

CHEM-FEED® Multi-Diaphragm Metering Pump

A bomba dosadora de diafragma múltiplo MD3 fornece alimentação química suave e contínua, mesmo ao injetar produtos químicos que liberam gás, como ácido peracético e hipoclorito de sódio. A tecnologia de ponta Hyperdrive permite a ação de bombeamento alternada entre dois diafragmas: quando um diafragma está na fase de sucção, o outro está na descarga, resultando em um perfil de alimentação química suave e eliminando a chance de bloqueio de vapor e perda de escorva.

O exclusivo do MD3 Diafragmas DiaFlex® durará a vida útil da bomba, eliminando a necessidade de kits de reconstrução caros.

Visão geral técnica:

Gf
.03 - 52.6
LPH
.10 - 199
mL / min
1.6667 - 3317
Pressão
145 PSI (10 Barra)
Classificação do gabinete
NEMA 4X (IP66)
Standards
NSF/ANSI 61, CE, cETLus, RoHS
Métodos de Controle
Manual, analógico/digital remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
Literatura
Visualizador 3D

Funcionalidades

Benefícios:
  • A tecnologia exclusiva Hyperlink Drive permite uma alimentação química suave – Patente pendente
  • Diafragma duplo com tecnologia de curso completo não perderá prime, ideal para bombear produtos químicos que liberam gás (ácido peracético, hipoclorito de sódio)
  • Pode bombear produtos químicos continuamente, como uma bomba peristáltica, sem a necessidade de conjuntos de tubos
Comunicação e Interface:
  • Visor LCD colorido com tela sensível ao toque de 5"
  • Configurações amigáveis ​​ao usuário
  • Métodos de controle:
    • Controle manual
    • Entrada 4-20mA
    • Início / Parada Remota
    • Entrada de pulso
    • Entrada de Freqüência
    • EtherNet / IP
    • Modbus TCP / IP
    • PROFIBUS
    • Saídas de Alarme
    • FVS
    • Saída de relé
Design Superior:
  • 5 Ano de Garantia
  • Relação de abertura de 2,000:1
  • Gabinete revestido a pó resistente a produtos químicos NEMA 4X (IP66)
  • Válvulas de retenção de esfera dupla em PVDF, cerâmica, sem molas metálicas
Características de segurança:
  • Detecção de falha de diafragma (DFD) Detecta a ruptura do diafragma detectando produtos químicos na cabeça da bomba. Sem falso acionamento – Patenteado
  • Senha de 6 dígitos programável de segurança para evitar adulteração
Componentes opcionais disponíveis:
  • Suportes estendidos de montagem (72000-557) - 1 par, SS, 4 parafusos SS
O que está incluído:
  • Bomba dosadora de diafragmas múltiplos MD3
  • Válvula de pé de sucção / filtro
  • Kit de ferramentas de montagem
  • Kit de adaptação
    • Conexões retas e cotovelo de ½” M/NPT
    • ½” espiga de mangueira reta e conexões de cotovelo
    • Porcas da União

saída

% de velocidade do motor RPM 0 PSI (0 bar) 40 PSI (2.8 bar) 90 PSI (6.2 bar) 140 PSI (9.7 bar)
HPG (mL/min)
0% 0 0 0 0 0
1% 1.3 0.5 (32) 0.5 (32) 0.4 (25) 0.4 (25)
5% 10 2.6 (164) 2.4 (151) 2.3 (145) 2.1 (132)
10% 19 5 (315) 4.8 (303) 4.4 (278) 4.1 (259)
25% 48 12.5 (789) 11.9 (751) 11 (694) 10.8 (681)
50% 95 25 (1577) 23.9 (1508) 22 (1388) 21.4 (1350)
75% 142 37.6 (2372) 35.7 (2252) 33.4 (2107) 31.2 (1968)
100% 190 52.6 (3318) 48.2 (3041) 37.9 (2391) 34.6 (2182)

Especificações

Pressão máxima de trabalho
  • 145 psig (barra 10)
Temperatura máxima do fluido
  • Conexões PVDF: 185 °C (85 °F)
Temperatura Ambiente Máxima
  • 14°F a 115°F (-10°C a 46°C)
Temperatura máxima de armazenamento
  • -40 ° F para 158 ° F (-40 ° C para 70 ° C)
Viscosidade máxima
  • 1,000 centipoise
Elevação máxima de sucção
  • 23 pés. Água, 0 psig (7 m, 0 bar)
  • 115VAC/60Hz, 1ph (máximo de 2.0 Amp)
  • 230VAC/60Hz, 1ph (máximo de 1.0 Amp)
Tensão operacional
  • 220VAC/50Hz, 1ph (máximo de 1.0 Amp)
  • 240VAC/50Hz, 1ph (máximo de 1.0 Amp)
  • 230VAC/50Hz, 1ph (máximo de 2.0 Amp)
  • 115V60Hz = NEMA 5/15 (EUA)
  • 230V60Hz = NEMA 6/15 (EUA)
Opções de cabo de alimentação
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Austrália/Nova Zelândia)
  • 230V50Hz = plugue BS 1363/A (Reino Unido)
Motor
  • Motor DC sem escova de 1/4 HP
Faixa de ajuste de velocidade do motor
  • 2,000:1 (0.05% – 100% da velocidade do motor) Máx. rpm = 190
  • Incrementos de 0.1% > 10% da velocidade do motor
Resolução de ajuste de velocidade do motor
  • Incrementos de 0.01% > 1% da velocidade do motor e < 10%
  • Incrementos de 0.001% < 1% da velocidade do motor
Exibição/Interface do usuário
  • LCD colorido com tela sensível ao toque de 5”, resistente aos raios UV.
Idiomas de exibição
  • Inglês, espanhol, francês, alemão e português selecionáveis
Segurança
  • Senha programável de 6 dígitos
Dimensões totais máximas
  • 16-1/8"L x 15-1/4"H x 15-5/16"D (40.9W x 38.7H x 38.9D cm)
Peso Aproximado de Embarque
  • 50 libras. (22.7 kg)
Recinto
  • NEMA 4X (IP66), alumínio revestido a pó de poliéster e Noryl
RoHS Compliant
  • Sim
Standards
  • cETlus, CE, NSF61

Acessórios

KIT-M12

KIT DE 2 CABOS M12 DE 10 PÉS DE COMPRIMENTO

Adicionar ao Carrinho
CABO-UAC

CABO CA USB

Adicionar ao Carrinho
72000-380
72000-557

SUPORTE DE MONTAGEM DO KIT MD-3

Adicionar ao Carrinho
KIT-DP3
KIT-DP3

CONEXÃO DE BUS DE REDE DE CABO M12

Adicionar ao Carrinho

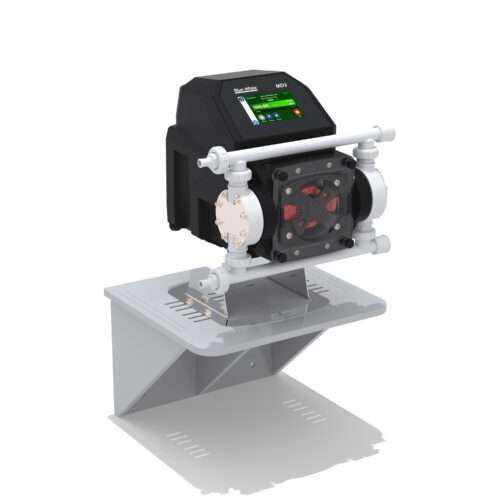

Suporte de montagem da bomba - KIT-PSM
