CD1

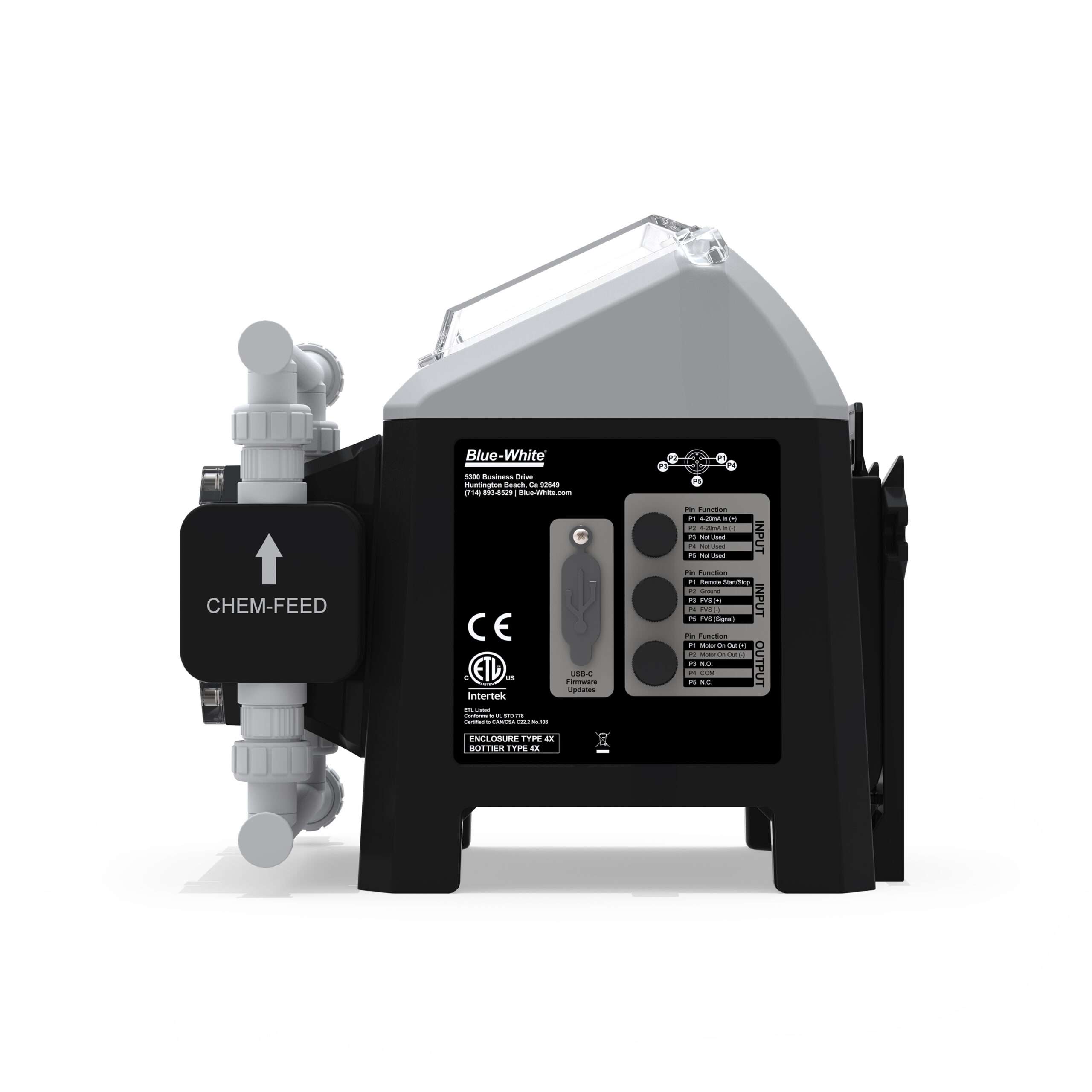

CHEM-FEED® Multi-Diaphragm Metering Pump

O CD1 fornece alimentação química suave e contínua, mesmo ao injetar fluidos que emitem gás. Sua tecnologia de ponta Hyperdrive alterna a ação de bombeamento entre dois diafragmas, minimizando os riscos de bloqueio de vapor. Agora, com o padrão Sistema de válvula de desgaseificação automática (ADV) em nossas bombas CD1, reduzimos ainda mais os riscos de bloqueio de vapor e eliminamos a necessidade de componentes externos de desgaseificação.

O exclusivo Diafragmas DiaFlex® duram toda a vida útil da bomba, economizando nos custos de reconstrução.

Visão geral técnica:

Gf
.004 - 8.5
LPH
.016 - 32.2
mL / min
.268 - 536.3
Pressão
150 PSI (10.3 Barra)
Classificação do gabinete
NEMA 4X (IP66)
Standards
CE, cETlus, RoHS
Métodos de Controle
Manual, analógico remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
Literatura
Visualizador 3D

Funcionalidades

Benefícios:
  • A tecnologia exclusiva Hyperdrive permite uma alimentação suave de produtos químicos – Patente Pendente
  • Diafragma duplo com tecnologia de curso completo não perderá prime, ideal para bombear produtos químicos que liberam gás (ácido peracético, hipoclorito de sódio)
  • Pode bombear produtos químicos continuamente, como uma bomba peristáltica, sem a necessidade de conjuntos de tubos
Interface de comunicação:
  • Entrada: Partida/Parada Remota: Fechamento de contato seco sem alimentação para partida/parada remota
  • Entrada: Compatível com Sensores de Verificação de Fluxo S6A e Micro-Flo
  • Saída: Relé de alarme 250V / 3A
  • Saída: Motor ligado/desligado único estado sólido
  • As entradas/saídas do SCADA incluem: 4-20mA. (Incluído apenas com CD1V)
Design Superior:
  • 2 Ano de Garantia
  • O motor BLDC com eficiência energética não superaquece
  • Suporte de montagem em parede e piso de encaixe – Patente pendente
  • DiaFlex® diafragma design durará a vida útil da bomba, elimina a necessidade de kits de reconstrução caros – patenteado
  • A Sistema de válvula de desgaseificação automática (ADV) a tecnologia elimina os riscos de bloqueio de vapor e a necessidade de componentes externos de desgaseificação.
  • O design do coletor permite várias possibilidades de configuração – as portas de sucção e descarga podem ser posicionadas no lado esquerdo e direito da bomba
Características de segurança:
  • Detecção de falha de diafragma (DFD) Detecta a ruptura do diafragma detectando produtos químicos na cabeça da bomba. Sem falso acionamento – Patenteado
  • O recurso de bloqueio evita qualquer adulteração indesejada – Patente pendente
  • Escudo de exibição para proteger os controles de ambientes agressivos
Componentes opcionais disponíveis:
  • Kits de adaptadores de cotovelo
    • Conectores de cotovelo – ½” macho NPT, ½” espiga de mangueira, compressão de tubo de ⅜”
    • O-rings – AFLAS, EP
O que está incluído:
  • Bomba dosadora de diafragma múltiplo CD1
  • Encaixe de injeção de descarga com válvula de retenção
  • Tubo de sucção – PVC transparente – 5′ de comprimento (3/8″ OD, 1/4″ ID)
  • Válvula de pé de sucção / filtro
  • Peso cerâmico de sucção
  • Tubo de descarga - polietileno opaco - comprimento de 5′ (3/8″ OD, 1/4″ ID)
  • Kit de ferramentas de montagem
  • Escudo de exibição

saída

% de velocidade do motor 0 PSI (0 bar) 30 PSI (2.1 bar) 60 PSI (4.2 bar) 90 PSI (6.2 bar) 120 PSI (8.3 bar) 150 PSI (10.3 bar)
HPG (mL/min)
10% 0.83 (52.7) 0.82 (51.9) 0.81 (51) 0.8 (50.7) 0.78 (48.9) 0.74 (46.5)
20% 1.68 (106.3) 1.66 (104.7) 1.63 (102.8) 1.58 (100) 1.55 (98) 1.49 (93.8)
30% 2.54 (160.3) 2.5 (157.9) 2.44 (154.2) 2.4 (151.3) 2.32 (146.6) 2.24 (141.4)
40% 3.39 (213.7) 3.34 (210.6) 3.26 (205.4) 3.19 (201.3) 3.12 (196.6) 2.99 (188.6)
50% 4.23 (266.8) 4.17 (262.9) 4.08 (257.5) 3.99 (251.9) 3.86 (243.3) 3.73 (235.4)
60% 5.1 (321.6) 5.02 (316.9) 4.9 (309.1) 4.79 (302.2) 4.63 (292.4) 4.49 (283.3)
70% 5.93 (373.9) 5.84 (368.5) 5.67 (357.6) 5.59 (352.7) 5.38 (339.6) 5.23 (330)
80% 6.82 (430.2) 6.72 (424) 6.55 (413.1) 6.37 (402.1) 6.2 (391.1) 6.02 (379.9)
90% 7.69 (485.1) 7.58 (478) 7.33 (462.6) 7.21 (455.2) 6.95 (438.4) 6.79 (428.1)
100% 8.5 (536.3) 8.34 (526) 8.18 (516) 7.96 (502) 7.68 (484.4) 7.5 (473.3)

Especificações

Pressão máxima de trabalho
  • 150 psig (barra 10.3)
Temperatura máxima do fluido
  • 185 ° C (85 ° F)
Temperatura Ambiente Máxima
  • 14 °F a 115 °F / -10 °C a 46 °C
Viscosidade máxima
  • 1,000 centipoise
Elevação máxima de sucção
  • 20 pés a 0 PSI
Faixa de tensão operacional
  • 100 a 240VAC-50/60Hz
Opções de cabo de alimentação
  • 115V50/60Hz (0.6A máx.) = NEMA 5/15 (EUA)
  • 230V50/60Hz (0.3A máx.) = NEMA 6/15 (EUA)
  • 220V50/60Hz (0.3A máx.) = CEE 7/VII (UE)
  • 240V50/60Hz (0.3A máx.) = AS 3112 (Austrália/Nova Zelândia)
  • 230V50/60Hz (0.3A máx.) = BS 1363/A (Reino Unido)
Motor
  • DC sem escova, 50W
Ciclo de trabalho
  • Contínuo
Razão de turndown
  • 2,000:1, (0.05% - 100%) Max rpm = 100
Dimensões totais máximas
  • 7-1/4" L x 9" A x 10" P (18.5 L x 22.9 A x 25.2 P cm)
Peso do produto
  • 8.5 lb. (3.8 Kg)
Dimensões Aproximadas de Envio
  • 10-1/2" L x 13 3/4" A x 11" P
Peso Aproximado de Embarque
  • 15.5 lb. (7.0 Kg)
Recinto
  • NEMA 4X (IP66), Valox® (PBT) e PA12
RoHS Compliant
  • Sim
Standards
  • cETlus, CE

Acessórios

CABO-UAC

CABO CA USB

Adicionar ao Carrinho

Kits de adaptadores de cotovelo

Saiba mais
KIT-DKE1

KIT CD1/MD1 DE-GAS C/ STANDOFF EP

Adicionar ao Carrinho
KIT-DKA1

KIT CD1/MD1 DE-GAS C/ STANDOFF AFLAS

Adicionar ao Carrinho
KIT-DVE1

KIT CD1/MD1 DE-GAS EP

Adicionar ao Carrinho
KIT-DVA1

KIT CD1/MD1 DE-GAS AFLAS

Adicionar ao Carrinho
KIT-PSM

KIT DE MONTAGEM NA PAREDE SÉRIE 1/2/3/4

Adicionar ao Carrinho
KIT-C5B

KIT CD1 1/2″ BARBA DE MANGUEIRA

Adicionar ao Carrinho
KIT-MB

KIT A1/CD1 SUPORTES DE MONTAGEM NO PISO

Adicionar ao Carrinho
71000-577

INJ S/A C3/C2 .50 M/NPT AFLAS

Adicionar ao Carrinho
KIT-CQA

KIT DESCONEXÃO RÁPIDA CD1 AFLAS

Adicionar ao Carrinho
KIT-CQE

KIT DESCONEXÃO RÁPIDA CD1 EP

Adicionar ao Carrinho
KIT-S30

KIT STAR-3 TANQUE DE 30 GALÕES

Adicionar ao Carrinho
KIT-S15

KIT STAR-3 TANQUE DE 15 GALÕES

Adicionar ao Carrinho
KIT-S07

KIT STAR-3 TANQUE DE 7 GALÕES

Adicionar ao Carrinho
KIT-M12

KIT DE 2 CABOS M12 DE 10 PÉS DE COMPRIMENTO

Adicionar ao Carrinho
71000-849

VÁLVULA DE PÉ C2/C3 .50 M/NPT ESFERA DE CERÂMICA AFLAS

Adicionar ao Carrinho
