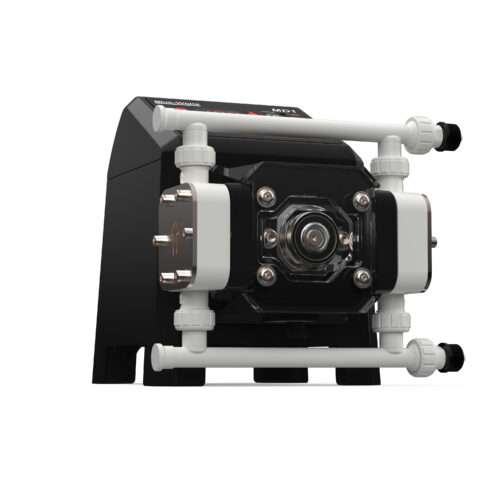

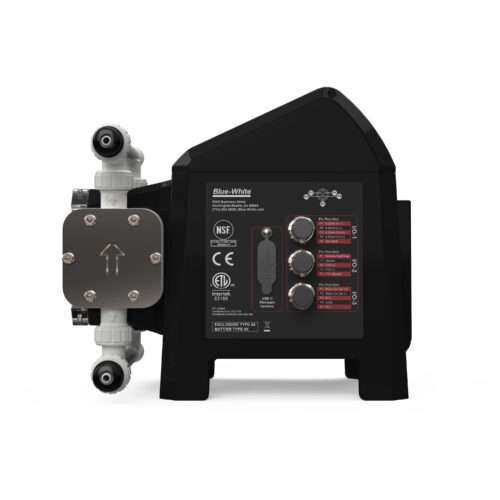

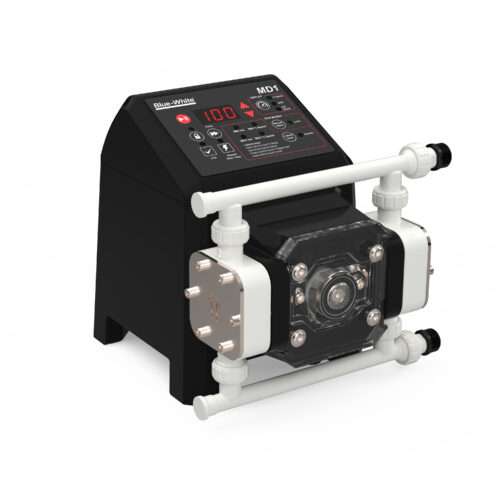

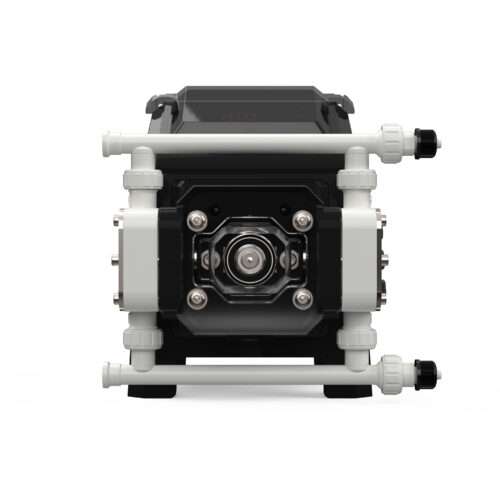

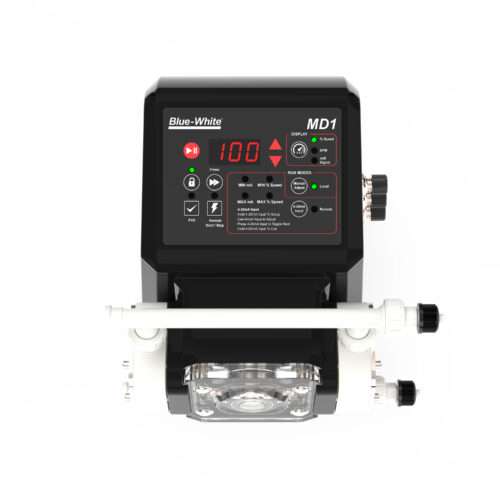

MD1
CHEM-FEED® Multi-Diaphragm Metering Pump
O MD1 proporciona uma alimentação química suave e contínua, mesmo ao injetar fluidos que liberam gases. Sua tecnologia de ponta Tecnologia Hyperdrive® Alterna a ação de bombeamento entre dois diafragmas, minimizando a pulsação e o risco de bloqueio de vapor.
Exclusivo DiaFlex® e os diafragmas Flex-A-Prene® oferecem resistência química superior e durabilidade máxima.
O processo de Modelo de controle “MD1C” Possui controle manual de velocidade, entrada de 4–20 mA e saída de 4–20 mA, partida/parada remota via contato seco normalmente aberto ou normalmente fechado e entrada FVS (Sistema de Verificação de Fluxo), enquanto o Modelo base “MD1B” Oferece apenas controle manual de velocidade, sem opções de entrada/saída.
Visão geral técnica:
Gf
.0007 - 7
LPH
.0026 - 26.46
mL / min
.0441 - 441
Pressão:
180 PSI (12 Barra)
Classificação do gabinete
NEMA 4X (IP66)
Standards
NSF/ANSI 61, CE, cETLus, RoHS
Métodos de Controle
Manual, analógico remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
Literatura
Literatura MD1
Manuais de Instruções
Manual de Instruções MD1 – 80000-747
Fichas Técnicas
Folha de Dados Técnicos MD1 - 85000-155
Folhetos
Catálogo
Visualizador 3D
Características e benefícios
Diferenciais
Benefícios:
- A tecnologia exclusiva Hyperdrive permite uma alimentação suave de produtos químicos – Patente Pendente
- Diafragma duplo com tecnologia de curso completo não perderá prime, ideal para bombear produtos químicos que liberam gás (ácido peracético, hipoclorito de sódio)
- Pode bombear produtos químicos continuamente, como uma bomba peristáltica, sem a necessidade de conjuntos de tubos
- As válvulas de retenção de cartucho unidirecionais e monobloco reduzem o número de peças, simplificam a manutenção e garantem a instalação direcional adequada.
Comunicação e interface (incluídas no controle C):
- Entrada: controle externo de 4-20mA
- Entrada: Partida/Parada Remota: Fechamento de contato seco sem alimentação para partida/parada remota
- Entrada: Compatível com Sensores de Verificação de Fluxo MS6 e MICRO-FLO
- Saída: Relé de alarme 250V / 3A
- Saída: Motor ligado/desligado único estado sólido
- As entradas/saídas do SCADA incluem: 4-20mA. (Incluído apenas no MD1C)
Design Superior:
- 5 Ano de Garantia
- O motor BLDC com eficiência energética não superaquece
- Suporte de montagem em parede e piso de encaixe – Patente pendente
- DiaFlex® diafragma Foi projetado para durar toda a vida útil da bomba, eliminando a necessidade de kits de reparo caros – Patenteado e coberto pela garantia de 5 anos da bomba.
- O design do coletor permite várias possibilidades de configuração – as portas de sucção e descarga podem ser posicionadas no lado esquerdo e direito da bomba
Características de segurança:
- Detecção de falha de diafragma (DFD) Detecta a ruptura do diafragma detectando produtos químicos na cabeça da bomba. Sem falso acionamento – Patenteado
- O recurso de bloqueio evita qualquer adulteração indesejada – Patente pendente
- Escudo de exibição para proteger os controles de ambientes agressivos
Componentes opcionais disponíveis:
- Kits de adaptadores de cotovelo
- Conectores de cotovelo – ½” macho NPT, ½” espiga de mangueira, compressão de tubo de ⅜”
- O-rings – AFLAS, EP
O que está incluído:
- Bomba dosadora de diafragmas múltiplos MD1
- Encaixe de injeção de descarga com válvula de retenção
- Válvula de pé de sucção / filtro
- Peso cerâmico de sucção
- Kit de ferramentas de montagem
- Escudo de exibição
saída
| % de velocidade do motor | 30 PSI (2.1 bar) | 60 PSI (4.2 bar) | 90 PSI (6.2 bar) | 120 PSI (8.3 bar) | 150 PSI (10.3 bar) | 180 PSI (12 bar) |
|---|---|---|---|---|---|---|
| HPG (mL/min) | ||||||
| 0% | 0.00 (0) | 0.00 (0) | 0.00 (0) | 0.00 (0) | 0.00 (0) | 0.00 (0) |
| 10% | 0.82 (52) | 0.82 (52) | 0.79 (50) | 0.74 (47) | 0.73 (46) | 0.70 (44) |
| 20% | 1.63 (103) | 1.59 (100) | 1.54 (97) | 1.49 (94) | 1.46 (92) | 1.39 (88) |
| 30% | 2.46 (155) | 2.38 (150) | 2.31 (146) | 2.23 (141) | 2.19 (138) | 2.09 (132) |
| 40% | 3.22 (203) | 3.14 (198) | 3.09 (195) | 3.00 (189) | 2.92 (184) | 2.79 (176) |
| 50% | 4.03 (254) | 3.92 (247) | 3.82 (241) | 3.72 (235) | 3.60 (227) | 3.50 (221) |
| 60% | 4.79 (302) | 4.69 (296) | 4.61 (291) | 4.50 (284) | 4.36 (275) | 4.20 (265) |
| 70% | 5.63 (355) | 5.45 (344) | 5.34 (337) | 5.17 (326) | 5.01 (316) | 4.90 (309) |
| 80% | 6.32 (399) | 6.13 (387) | 5.93 (374) | 5.79 (365) | 5.66 (357) | 5.60 (353) |
| 90% | 7.12 (449) | 6.91 (436) | 6.77 (427) | 6.58 (415) | 6.45 (407) | 6.29 (397) |
| 100% | 7.73 (488) | 7.56 (477) | 7.40 (467) | 7.24 (457) | 7.13 (450) | 7.00 (441) |
Especificações
Pressão máxima de trabalho
- 180 psig (barra 12)
Temperatura máxima do fluido
- 185 ° C (85 ° F)
Temperatura Ambiente Máxima
- 14 °F a 115 °F / -10 °C a 46 °C
Viscosidade máxima
- 1,000 centipoise
Elevação máxima de sucção
- 20 pés a 0 PSI
Faixa de tensão operacional
- 115V 60Hz 1 PH (0.6A máx., 80W máx.)
- 220V 50Hz 1 PH (0.3A máx., 80W máx.)
- 230V 60Hz 1 PH (0.3A máx., 80W máx.)
- 230V 50Hz 1 PH (0.3A máx., 80W máx.)
- 240V 50Hz 1 PH (0.3A máx., 80W máx.)
Opções de cabo de alimentação
- 115V50/60Hz (0.6A máx.) = NEMA 5/15 (EUA)
- 230V50/60Hz (0.3A máx.) = NEMA 6/15 (EUA)
- 220V50/60Hz (0.3A máx.) = CEE 7/VII (UE)
- 240V50/60Hz (0.3A máx.) = AS 3112 (Austrália/Nova Zelândia)
- 230V50/60Hz (0.3A máx.) = BS 1363/A (Reino Unido)
Conectores de sinal
- M12 – 5 pinos (classificação IP67) (apenas modelo “C”)
Motor
- DC sem escova, 42W
Ciclo de trabalho
- Melhoria
Razão de turndown
- 10,000:1 (0.01% – 100%) Rotação máxima = 100 (200 golpes/min)
Dimensões totais máximas
- 9.49"L x 9.46"A x 10.53"P (24.10 L x 24.02 A x 26.75 P cm)
Peso do produto
- 10.7 lb. (4.85 Kg)
Dimensões Aproximadas de Envio
- 10.5" L x 11.75" A x 13" D (26.7 L x 29.8 A x 33 P cm)
Peso Aproximado de Embarque
- 20.0 lb. (9.1 Kg)
Recinto
- NEMA 4X, Valox® (PBT) e PA12
RoHS Compliant
- Sim
Standards
- NSF 61, cETLus, CE
