CFPS-1

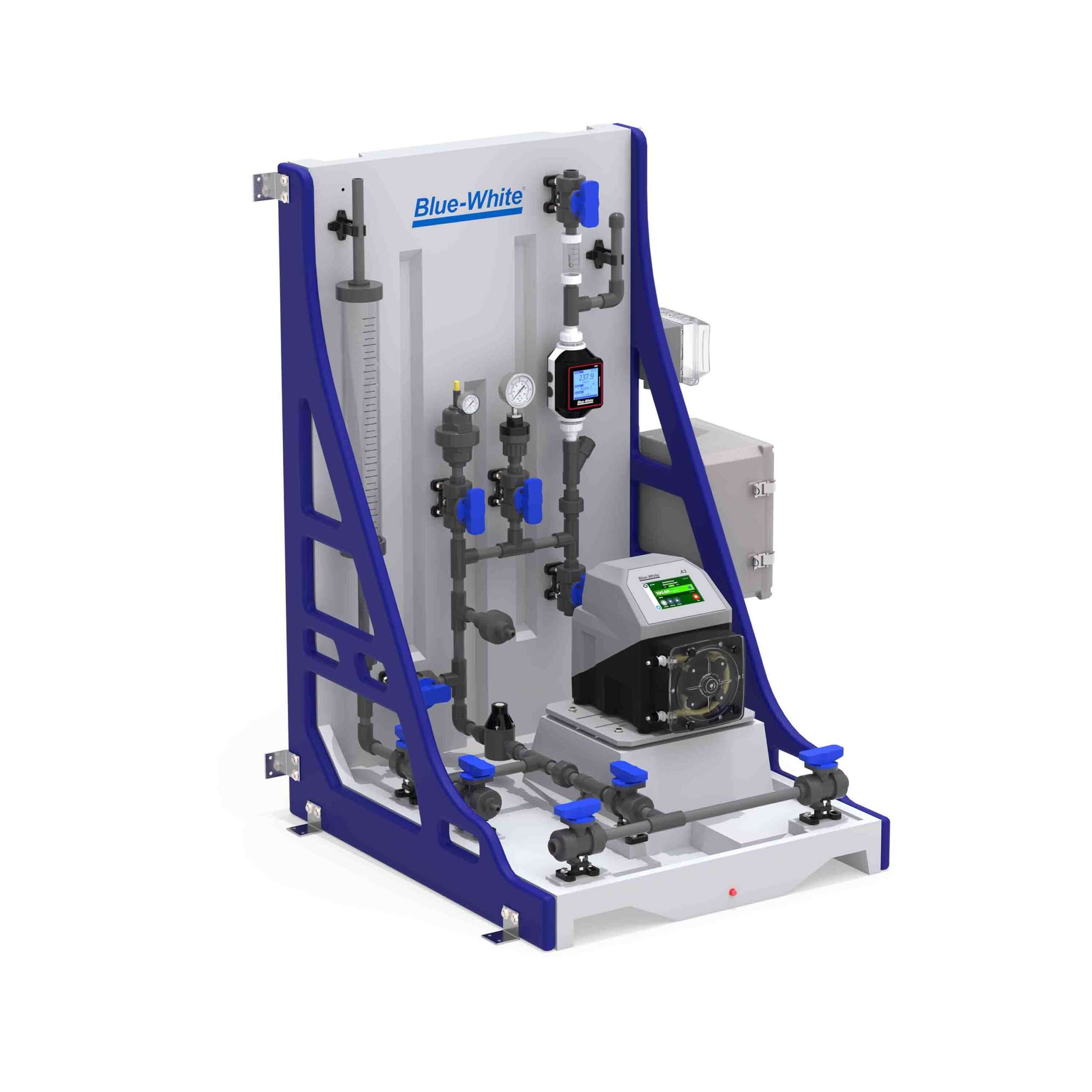

Sistema de Skid Simplex de Plástico CHEM-FEED®

O sistema de skid projetado CHEM-FEED® CFPS é enviado totalmente montado, simplificando as instalações e partidas. Os skids CHEM-FEED® CFPS são construídos em polietileno forte e leve, resistente a produtos químicos e UV e apresentam conexões sem rosca sem vazamentos. As opções de material do tubo incluem PVC, CPVC, PVDF e Chem Proline® (PE).

Um medidor de vazão química SONIC-PRO® opcional fornece medição precisa da alimentação química e apresenta uma saída isolada de 4-20 mA, controle de processo por meio de relé de estado sólido configurável e acionadores de taxa de vazão e ponto de ajuste total configuráveis ​​pelo usuário.

Visão geral técnica:

Tipo de sistema
Sistema de bomba única
Compatibilidade do Produto
A1, A2, A3, A4, CD1, CD3, C2, C3
material de quadro
polietileno
Posição de montagem
Piso ou parede
PSI
150
bar
10.3
Visualizador 3D

Recursos

Os sistemas de skid projetados CHEM-FEED® foram projetados e projetados usando ferramentas de modelagem sólidas para instalação de tubulação superior e fácil manutenção de componentes. Blocos de montagem universal projetados sob medida proporcionam fácil manutenção e substituição de componentes.

Benefícios:
  • Skid de alimentação química simples: fácil de encomendar, pronto para instalar, prazo de entrega de 2 semanas
  • Indicador visual de fluxo para confirmação visual de que o produto químico está fluindo
  • Todos os componentes instalados são isolados com válvulas de esfera para fácil manutenção
Design Superior:
  • Construído em polietileno resistente a produtos químicos/UV
  • Suportes de montagem de parede e piso para serviço pesado incluídos
  • Medidor de vazão de alimentação química opcional para medir com precisão a saída química da bomba dosadora
  • Conexões de fiação local opcionais, alimentação e entradas/saídas de fácil acesso
Características de segurança:
  • Bujão rosqueado para limpeza e desvio de derramamento no reservatório de contenção de gotejamento
  • As válvulas de esfera são ventiladas para segurança do operador
  • Conexões sem rosca sem vazamento para garantir uma alimentação química sem vazamento
O que está incluído:
Standard
  • Tubulação/Uniões - Especifique de PVC, CPVC, PVDF ou Chem Proline® (PE)
  • Válvula de Alívio de Pressão – Protege o sistema contra sobrepressurização, faixa de ajuste de 10-150 psi, pressão máxima do sistema de 150 psi
  • Válvula de retenção – Protege o usuário do refluxo durante a manutenção da bomba
  • Indicador de fluxo - Fornece uma indicação visual do movimento químico através do sistema
  • Filtro Y de entrada - Recomendado para sistemas de bomba de diafragma
Componentes opcionais (consulte a matriz do produto)
  • Cilindro de calibração – Confirme a saída da bomba nas condições do sistema. Especifique os volumes do cilindro de 1.6 GPH a 64 GPH.
  • Amortecedor de Pulsação – Proteja os componentes do sistema contra pulsação. Recomendado apenas para sistemas de bomba de diafragma
  • Manômetro com Guarda – Isole e proteja o manômetro do sistema. Especifique faixas de pressão de 0-30 psi, 0-100 psi ou 0-200 psi
  • Medidor de vazão químico S6A – Fornece dados de saída de 4-20 mA e pulso para SCADA e para a bomba para verificar a alimentação química
  • Caixa de terminais: Bombas pré-cabeadas para fácil acesso a todos os fios de sinal elétrico
  • Caixa de tomada elétrica: Projetado para uso em locais úmidos, úmidos ou secos
  • Válvula de Contrapressão – Protege o usuário do refluxo durante a manutenção da bomba
  • Interruptor de pressão com proteção – Ativa ou desativa o equipamento quando a pressão em um sistema de tubulação aumenta ou diminui para uma pressão definida

Especificações

Estrutura de Skid
  • Estrutura de polietileno quimicamente resistente. Construção conjunta soldada.
Pressão máxima de trabalho
  • 150 psig (barra 10.3)
Temperatura de Operação
  • 14 F a 115 F (-10 C a 46 C)
Selos
  • Vedações FKM (EPDM opcional).
Filtro Y (S)
  • Corpo em PVC, malha de 1/32”
Blocos de montagem universais
  • AP 12
Suportes de montagem estendidos da bomba
  • Aço inoxidável 316
Almofadas para os pés de montagem em skid
  • Aço inoxidável 316
Braçadeiras de tubulação
  • Banda SS série 300, parafuso SS série 400
Sindicatos (U)
  • Corpo em PVC, horário 80
Válvulas de esfera (V)
  • Uniões verdadeiras, corpo em PVC, rolamentos e sedes em PTFE
Amortecedor de Pulsação (PD)
  • Corpo CPVC, volume de 10 polegadas cúbicas
Válvula de retenção (CV)
  • Corpo em PVC. Pressão de rachadura: 1.0-1.5 psi. Pressão máxima de trabalho: entrada = 150 psi, volta = 100 psi.
Indicador de fluxo (F)
  • Acrílico fundido usinado, conexões de PVC, esfera de cerâmica, batente de esfera de PVDF, meias uniões de PVC.
Válvula de Alívio de Pressão (PRV)
  • Corpo em PVC, selo diafragma primário em PTFE. Componentes não molhados: vedação secundária em EPDM, mola em aço zincado, ferragens externas em aço inoxidável, parafuso de ajuste de pressão HDPE. Ajuste infinito de 10-150 psi.
Cilindro de Calibração (CC)
  • Corpo de PVC, tampas de extremidade de PVC, respiro de saída de tubo de PVC de 1/2”. Volumes disponíveis: 1.6 GPH (100ml), 4 GPH (250ml), 8 GPH (500ml), 16 GPH (1000ml), 32 GPH (2000ml) e 64 GPH (4000ml).
Medidor com proteção (G)
  • Medidor: aço inoxidável cheio de líquido com bujão de descarga, montagem inferior, cabos NPT de 1/4”. Faixas de pressão disponíveis: 0-30 psi, 0-100, psi, 0-200 psi. Protetor: Corpo de PVC, preenchido com óleo com compensação de temperatura.
Tubulação (T)
  • PVC trançado reforçado, máx. de 200 psi, atende aos padrões NSF. 51. As conexões da tubulação flexível de entrada e saída da bomba são terminadas em meias uniões e presas ao encaixe farpado com braçadeiras de aço inoxidável.
Bomba (vendida separadamente)
  • Bombas peristálticas FLEXFLO® modelo A1, A2, A3 ou A4
  • Bombas de diafragma CHEM-FEED® modelo CD1, C2, C3 ou CD3
Canalização
  • Skid único: 1/2” PVC Schedule 80 (opcional CPVC, PVDF, PE).
  • Skid Duplex: Entrada de 1” e saída de 1/2” PVC Schedule 80 (CPVC, PVDF, PE opcionais).
  • Skid Triplex: Entrada de 1” e saída de 1/2” PVC Schedule 80 (CPVC, PVDF, PE opcionais).
Montando hardware
  • Aço inoxidável 18-8
  • Sistema de bomba única
  • - Montagem na parede ou no chão aceitável
  • Sistema de Bomba Duplex
  • - Montagem na parede ou no chão aceitável
  • Sistema de Bomba Triplex
  • – Montagem no chão apenas aceitável
Peso Aproximado de Embarque
  • Sistema de bomba única
  • – Padrão: 80 lb. (36 Kg)
  • – Com Bomba Montada: 140 lb. (64 Kg)
  • Sistema de Bomba Duplex
  • – Padrão: 120 lb. (54 Kg)
  • – Com bombas montadas: 240 lbs (109 Kg)
  • Sistema de Bomba Triplex
  • – Padrão: 200 lb. (91 Kg)
  • – Com bombas montadas: 380 lbs (172 Kg)

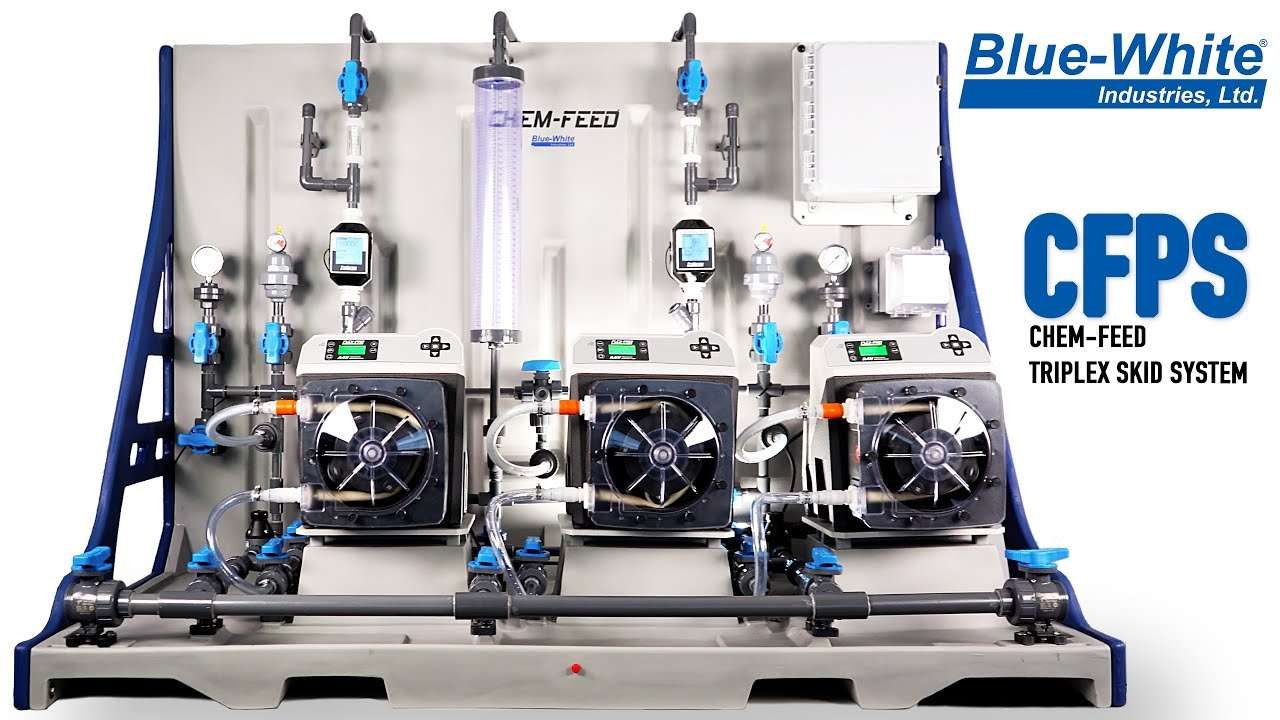

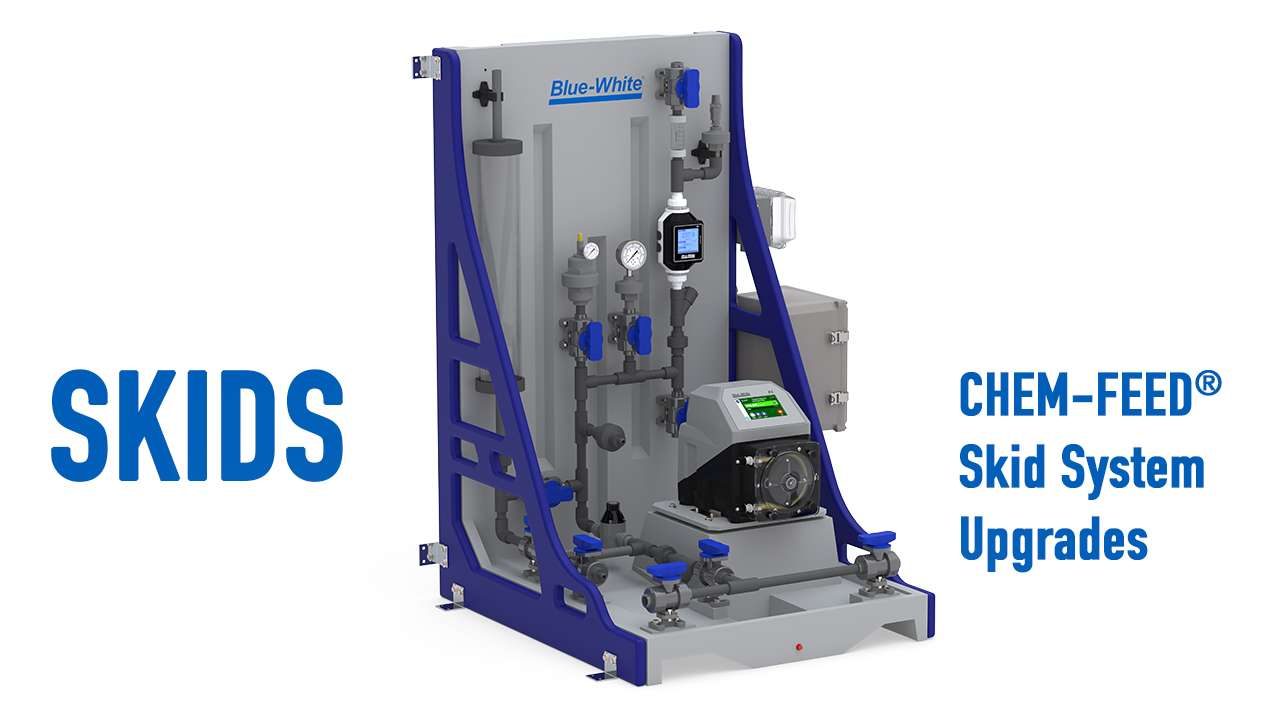

Vídeos

Downloads

Título
Folha de Dados Técnicos CFPS-1 – 85000-160
Downloads 596
77825 797 KB 16 de Junho de 2022
CFPS-1 | CFPS-2 | Manual de Instruções CFPS-3 – 80000-599
Downloads 1511
50507 6.51 MB 8 de fevereiro de 2022
