Visto F-2000

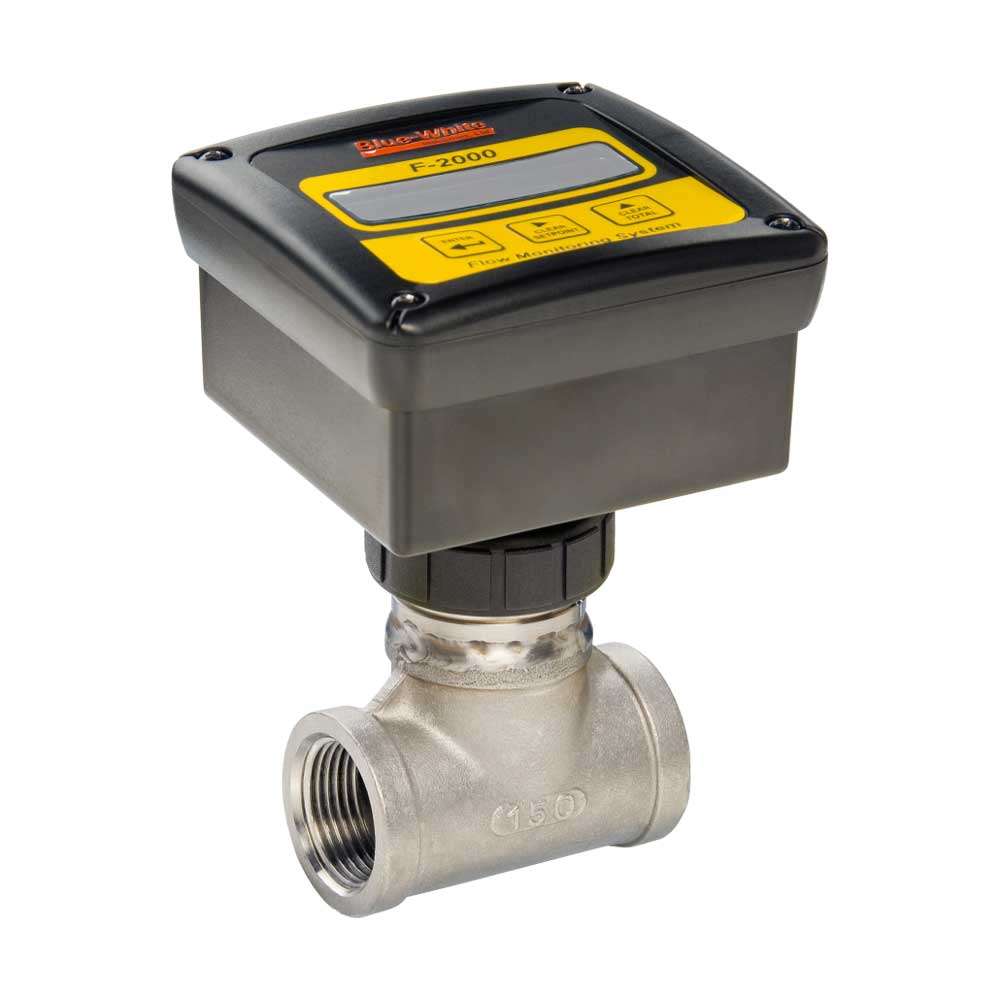

BW DIGI-METER® Digital Paddlewheel Flow Meter

O medidor de fluxo de roda de pás BW DIGI-METER® F-2000 possui uma leitura digital em uma tela LCD, exibindo a taxa de fluxo e o fluxo total. A faixa de água está entre 0.4 e 8000 GPM e pode caber em tamanhos de tubo de 3/8 ″ a 12 ″. Cada medidor de vazão F-2000 é fácil de ler e usar, operando em um transformador CA/CC ou 4 pilhas AA (que variam de acordo com o modelo).

As variações do modelo incluem:
RT = Taxa e totalizador. Operado por transformador ou bateria.
AO = 4-20mA, saída analógica de 0-10 VCC, taxa de fluxo e totalizador. Operado por transformador.
PC = Processamento em lote, alarme de vazão, medição proporcional, vazão e totalizador. Operado por transformador.
AP = Saída analógica, processamento em lote, alarme de vazão, dosagem química proporcional, vazão e totalizador. Operado por transformador.

Visão geral técnica:

GPM
.4 - 8000
LPM
1 - 27000
PSI
300
Bar
20
Fahrenheit (° F)
200
Celsius (° C)
93
Material do corpo
PVC, PVC
Tamanhos de tubo
⅜”, até 12”

Funcionalidades

Benefícios:
  • LCD de 8 dígitos fácil de ler, até 4 posições decimais
  • Taxa de fluxo e exibição de fluxo total
  • Transformador AC/DC ou operado por bateria (somente modelos RT). 4 pilhas AAA
  • Programado de fábrica com certificado de calibração
  • Bloqueio de segurança do painel frontal
  • A função de reinicialização total pode ser desativada
  • Invólucro ABS resistente às intempéries. NEMA 4X
  • Opção de montagem em painel disponível (enviado com 25 pés de cabo)
  • Unidades de calibração personalizadas disponíveis. Entre em contato com a fábrica.
  • Modelos padrão são enviados com encaixe de tubulação
  • Saída de 4-20 mA (opção AO)

Nota: O LCD não é recomendado para aplicações de luz solar direta.

Modelos Disponíveis

Acessórios Moldados

GPM 0.4 – 200 Tamanhos de tubo ⅜”, ½”, ¾”, 1″, 1½” e 2″ NPT macho
LPM 1 – 760
Montagem em painel, tubo ou sensor
Máx. Pressão no trabalho:
  • 300 psig (20 bar) a 70°F (21°C)
Máx. Temperatura do fluido:
  • 200°F (93°C) a 0 PSI
Precisão de escala total:
  • + / -% 1
Material do Corpo de Encaixe do Tubo:
  • PVDF ou Polipropileno
Material do Sensor/Pá/Eixo:
  • PVDF
Material do anel de vedação:
  • FKM
Máx. Queda de pressão:
  • 8 psi (varia de acordo com o modelo)
Aproximadamente. Peso:
  • 2 lb. (0.91 kg)

Acessórios de montagem de sela

GPM 15 – 8,000 Tamanhos de tubo 1½”, 2″, 2½”, 3″, 4″, 6″, 8″, 10″, 12″
LPM 70 – 27,000
Montagem do sensor, operado por bateria
Máx. Pressão no trabalho:
  • 300 psig (20 bar) a 70°F (21°C)
Precisão de escala total:
  • + / -% 1
Material do Sensor/Pá/Eixo:
  • PVDF
Material do anel de vedação:
  • FKM
Máx. Queda de pressão:
  • 0 psi (sem queda de pressão significativa)
Aproximadamente. Peso:
  • 4 lb. (1.8 kg)
Máx. Temperatura do fluido:
  • 200° F (93° C) @ 0 PSI (tamanhos de PVDF)
  • 140°F (60°C) @ 0 PSI (tamanhos de PVC)
Material de sela:
  • PVDF (tamanhos de 1½”, 2″, 3″, 50mm, 63mm, 90mm)
  • PVC (todos os outros tamanhos)

Conexões de PVC com solda solvente

GPM 6 – 600 Tamanhos de tubo 1″, 1½”, 2″ e 3″
LPM 25 – 2300
Montagem em painel, tubo ou sensor
Máx. Pressão no trabalho:
  • 200 psig (13.8 bar) a 70°F (21°C)
Máx. Temperatura do fluido:
  • 140°F (60°C) a 0 PSI
Precisão de escala total:
  • + / -% 1
Material do Corpo de Encaixe do Tubo:
  • PVC
Material do Sensor/Pá/Eixo:
  • PVDF
Material do anel de vedação:
  • FKM
Máx. Queda de pressão:
  • 0 psi (sem queda de pressão significativa)
Aproximadamente. Peso:
  • 4 lb. (1.8 kg)

Sensor

GPM 4 - 8000 Tamanhos de tubo ⅜″, até 12″
LPM 1 – 27000
Compatível com Blue-White® BW DIGI-METER® F-2000 Display, ou outras unidades PLC, SCADA, etc.   FH = Efeito Hall Digital
    • Operado por transformador
    • Ondas quadradas digitais
    • Compatível com TTL/CMOS
    • Sinal de saída de afundamento de corrente
    • Faixa de sinal de uma milha
    • NEMA 4X avaliado
FC = Sinal de saída de onda senoidal CA
    • Sem energia necessária
    • Recomendado para uso com Blue-White® Bombas dosadoras
    • Faixa de sinal de 200 pés
    • NEMA 4X avaliado
Máx. Pressão no trabalho:
  • 300 psig (20 bar) a 70°F (21°C)
Máx. Temperatura do fluido:
  • 200°F (93°C) @ 0 psig (selas PolyPro e PVDF em linha)
  • 140°F (60°C) @ 0 psig (selas de PVC e conexões TEE)
Precisão de escala completa:
  • + / -% 1
Requerimentos poderosos:
  • FH: 6-24 VDC, transformador AC/DC vendido separadamente
  • FC: Nenhum
Material do sensor/pá/eixo:
  • PVDF
Vedações O-ring:
  • FKM
Peso aproximado com embalagem:
  • 2 lb. (0.9 kg)
