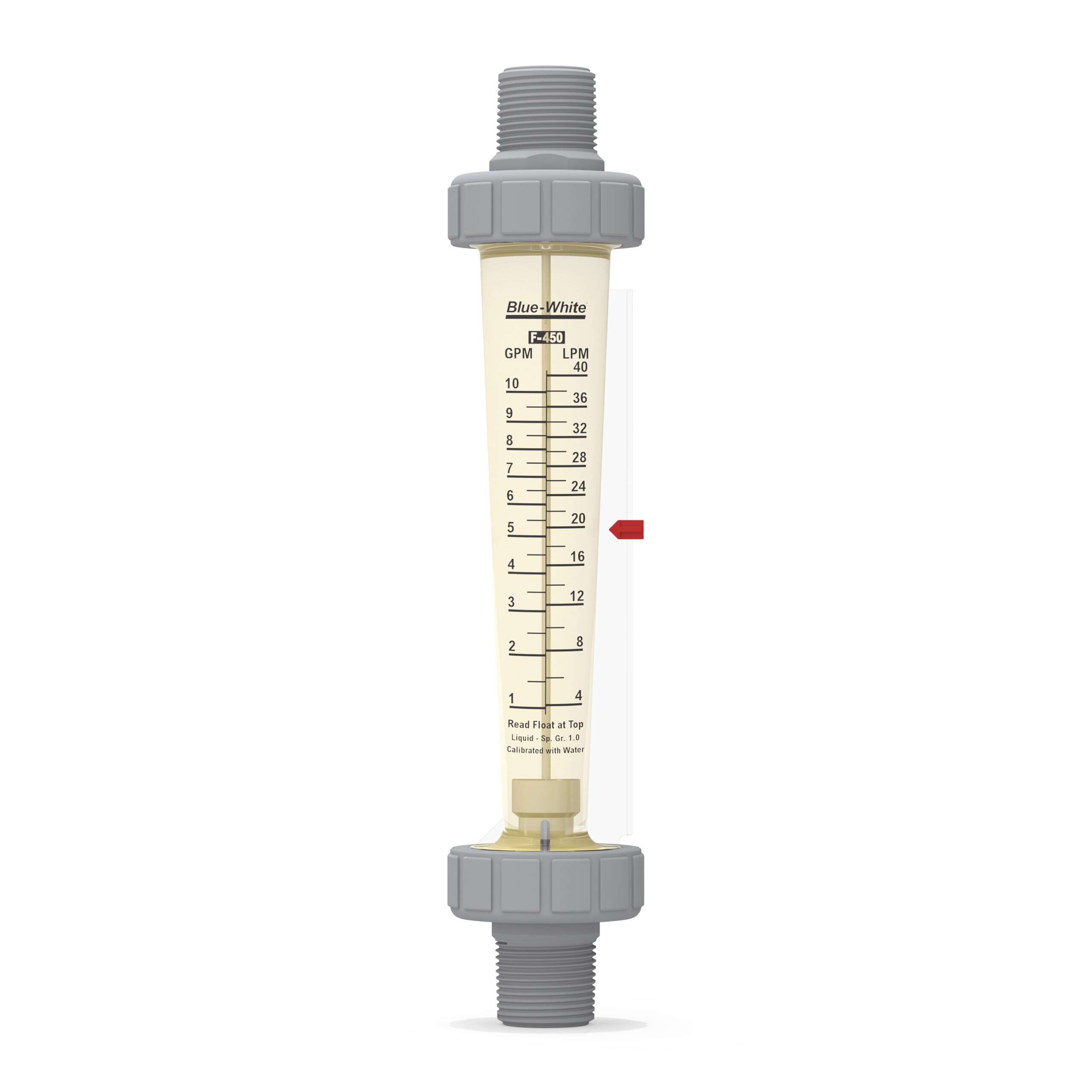

Visto F-450

Medidor de fluxo de polissulfona

Os medidores de vazão da série F-450 oferecem um corpo de medidor de polisulfona moldado por injeção resistente, peças internas resistentes à corrosão e ao desgaste, escalas de fácil leitura e precisão e repetibilidade excepcionais. As unidades da série F-450 estão disponíveis em configurações para instalações em linha ou montadas em painel. Além disso, as unidades F-450 podem ser encomendadas com uma válvula dosadora de agulha de controle de fluxo ajustável e integral.

Visão geral técnica:

GPM
.1 - 10
LPM
.4 - 40
PSI
175
Bar
12
Fahrenheit (° F)
212
Celsius (° C)
100
Material do corpo
Polissulfona
Tamanhos de tubo
⅜”, ½”, ¾” F/NPT
Literatura
Visualizador 3D

Funcionalidades

  • O corpo do medidor de polisulfona resiste a altas temperaturas e pressões
  • Flutuador guiado por haste 316 SS
  • Tamanho mais alto para melhor legibilidade da escala
  • Escala permanente de leitura direta
  • Válvula de agulha de controle de fluxo opcional
  • Não recomendado para luz solar direta
  • Somente montagem em linha (vertical)
  • Disponível OEM opções: rotulagem privada, calibrações personalizadas e materiais personalizados
Opções de Adaptador
  • Unidades NPT fêmea de 3/8″ e NPT Inline macho de 1/2″, 3/4″
  • Unidades de montagem em painel NPT fêmea de 3/8" e NPT macho de 1/2", 3/4"
  • Unidades ajustáveis ​​de montagem em painel NPT fêmea de 3/8" e NPT macho de 1/2", 3/4"
O que está incluído:
  • Fluxômetro x1
  • Manual do Usuário

Especificações

Máx. Pressão no trabalho:
  • 175 psig (12.0 bar) @ 70° F (21° C)
Precisão de escala total:
  • + / -% 4
Material do corpo do medidor:
  • Polissulfona
Material do adaptador:
  • Modelos padrão: Polissulfona
Porcas de União:
  • Modelos padrão: Polissulfona
Material da haste guia:
  • Série padrão: 316 SS
Material flutuante:
  • 316SS ou PTFE (varia de acordo com o modelo)
Material do anel de vedação:
  • FKM
Queda de Pressão Máxima:
  • 2 PSI
Aproximadamente. Peso:
  • 1/2 lb. (0.23 kg)
Máx. Temperatura do fluido:
  • Modelos padrão: 212°F (100°C) a 0 PSI

Encomende Agora

ImagemNúmero de catálogoDescriçãoPreçoComprar

Intervalos de medidores

Série padrão:

Equipado com haste guia 316 SS

NÚMERO DO MODELO EM LINHA NÚMERO DO MODELO DE MONTAGEM DO PAINEL NÚMERO DE MODELO AJUSTÁVEL TAMANHO DO TUBO (M/NPT) GPM GPM GAMA LPM MATERIAL FLUTUANTE
F-45375L-6 F-45375LE-6 F-45375LA-6 3/8"F/NPT 0.1-1.0 0.4-4.0 PTFE
F-45375L-8 F-45375LE-8 F-45375LA-8 1/2"M/NPT 0.1-1.0 0.4-4.0 PTFE
F-45376L-6 F-45376LE-6 F-45376LA-6 3/8"F/NPT 0.2-2.0 1-7.5 316SS
F-45376L-8 F-45376LE-8 F-45376LA-8 1/2"M/NPT 0.2-2.0 1-7.5 316SS
F-45500L-6 F-45500LE-6 F-45500LA-6 3/8"F/NPT 0.5-5.0 2-20 316SS
F-45500L-8 F-4500LE-8 F-45500LA-8 1/2"M/NPT 0.5-5.0 2-20 316SS
F-45500L-12 F-45500LE-12 F-45500LA-12 3/4"M/NPT 0.5-5.0 2-20 316SS
F-45750L-12 F-45750LE-12 F-45750LA-12 3/4"M/NPT 1-10 4-40 316SS

Acessórios

Peças de reposição

ImagemNúmero de catálogoDescriçãoPreçoComprar

Downloads

Título
Manual de Instruções do F-450 – 80000-441

1,022.28 KB 16 de maio de 2024
Lista de peças de reposição F-450

853.26 KB 10 de fevereiro de 2022
Folha de Dados Técnicos F-450 - 85000-091

362.66 KB 15 de abril de 2024
F-450N Inline - Diagrama de Vista Explodida

448.51 KB 8 de fevereiro de 2022
Montagem em Painel F-450N - Diagrama de Vista Explodida

461.76 KB 8 de fevereiro de 2022
Montagem em Painel F-450N Ajustável - Diagrama de Vista Explodida

475.59 KB 8 de fevereiro de 2022
Catálogo Industrial 2024 – 80000-707

17.00 MB 6 de maio de 2024
Folheto de Produtos Industriais

2.84 MB 20 de fevereiro de 2024
Folheto de Produtos Municipais

2.98 MB 14 de fevereiro de 2024
Polysulfone Flow Meter Quick Start Guide – 80000-703

435.18 KB 14 de Junho de 2024
