Blue-White - Soluções de dosagem química e de medição de fluidos; bombas dosadoras químicas, bombas peristálticas, bombas de diafragma, bombas multi-diafragma, medidores de vazão, medidores de vazão, medidores de vazão de área variável, medidores de vazão de roda de pás, medidores de vazão ultrassônicos, sistemas de skid projetados, sistema de skid único, sistema de skid duplex, sistema de skid triplex, água analisadores...

A2

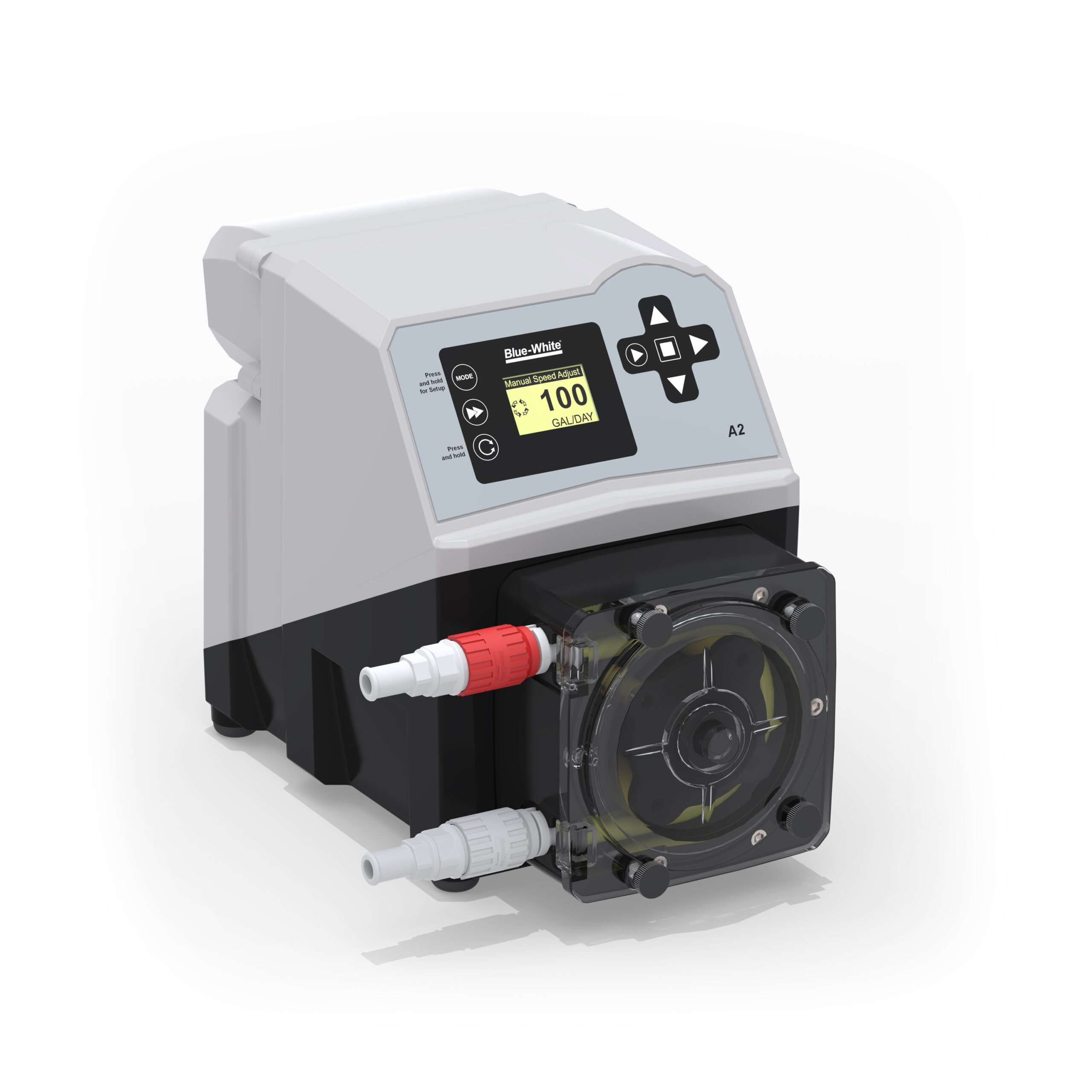

FLEXFLO® Peristaltic Metering Pump

Simplifique a alimentação química com o FLEXFLO® Bomba Dosadora Peristáltica A2. Esta bomba robusta e compacta apresenta uma ação de bombeamento suave e de baixo cisalhamento, tornando-a a escolha ideal para dosar fluidos sensíveis ao cisalhamento ou gasosos. O A2 não necessita de válvulas de retenção, vedações ou outros equipamentos auxiliares para funcionar, reduzindo os intervalos de manutenção e o tempo de inatividade do processo.

As opções de sinal de controle remoto incluem Partida/Parada Remota, Verificação de Fluxo, Pulso e 4-20mA.

Visão geral técnica:

Gf
.02 - 21.23
LPH
.07 - 80.4
mL / min
1.1667 - 1340
Pressão
125 PSI (8.6 Barra)
Classificação do gabinete
NEMA 4X (IP66)
Standards
CE, cETlus, RoHS
Métodos de Controle
Manual, analógico/digital remoto
Fonte de alimentação do laboratório
100 a 240VAC-50/60Hz
Visualizador 3D

Funcionalidades

Benefícios:
  • Autoescorvante – mesmo contra a pressão máxima da linha. As válvulas by-pass não são necessárias. Não pode bloquear vapor ou perder o prime. 30 pés de altura de sucção. Ação de bombeamento suave de baixo cisalhamento.
  • A Detecção de Falha do Tubo (TFD) detecta a ruptura do tubo detectando o produto químico no cabeçote da bomba. Sem disparos falsos – Patenteado
  • Design de tubo de canal duplo opcional para desempenho e capacidade de pressão ideais
Comunicação e Interface:
  • Controles digitais amigáveis ​​ao operador com LCD retroiluminado exibem a velocidade do motor, valores do sinal de entrada, serviço e status do alarme
  • As entradas incluem: 4-20mA e entradas de pulso para controle remoto de velocidade externo e fechamento de contato seco alimentado de 6-24 VDC ou não alimentado para partida/parada remota
  • Saídas: um relé de 250V/3A para monitorar TFD (Tube Failure System) e FVS (Flow Verification System), um sinal analógico de 4-20mA escalável para a velocidade do motor e uma saída de relé para status de operação
  • Compatível com Blue-Whitedo sistema do Sensor de Verificação de Fluxo (FVS) de saída. O sensor é vendido separadamente
Design Superior:
  • 2 Ano de Garantia
  • Relação de abertura de 100:1
  • Gabinete revestido a pó resistente a produtos químicos NEMA 4X (IP66)
  • Rotor de serviço pesado significa sem flexão e maior precisão sem molas de metal ou dobradiças para corroer.
Características de segurança:
  • A detecção de falha do tubo (TFD) detecta a ruptura do tubo, evitando derramamentos de produtos químicos perigosos
Componentes opcionais disponíveis:
  • Suportes estendidos de montagem (72000-380) - 1 par, SS, 4 parafusos SS
O que está incluído:
  • Bomba de dosagem peristáltica A2
  • Dois conjuntos de tubos
  • Encaixe de injeção de descarga com válvula de retenção
  • Com conexões do tipo de compressão de tubulação “S” 3/8” OD x ¼” de diâmetro interno:
    • Tubo de sucção – PVC transparente – 10′ de comprimento (3/8″ OD, 1/4″ ID)
    • Filtro de sucção
    • Peso cerâmico de sucção
    • Tubo de descarga - polietileno opaco - comprimento de 10′ (3/8″ OD, 1/4″ ID)
  • Com espiga de mangueira “B” ½” e conexões tipo “M” MNPT:
    • Filtro de sucção
    • braçadeira de mangueira nº 5 (somente “B”)
  • Com conexões Tri-clamp “C” e “Q” Quick Disconnect:
    • Nenhum acessório fornecido
  • Ferramenta de instalação de tubos
  • Kit de ferramentas de montagem
  • Conectores da caixa de junção

saída

Material/tamanho do tubo Taxa de alimentação Velocidade máxima Pressão Máx. Temperatura Máxima Conjunto de rolo necessário
Gf LPH ML/Mín. RPM PSI (barra) ° F (° C) Code
Tubo Flex-A-Prene®
ND 02 - 1.7 07 - 6.5 1 – 108 130 125 (8.60) 185 (85) A2-SND-R
NÃO 044 - 4.44 168 - 16.8 2.80 – 280 130 110 (7.60) 185 (85) A2-SNGG-R
NGG 172 - 17.2 651 - 65.1 10.85 – 1085 130 110 (7.60) 185 (85) A2-SNGG-R
Tubo Flex-A-Chem®
TH 14 - 14.3 54 - 54 9.0 – 900 130 50 (3.45) 130 (54) A2-STH-R
Tubo Flex-A-Thane®
GE 04 - 4.0 15 – 15.2 3 – 253 130 65 (4.50) 130 (54) A2-SGE-R
GG 09 - 9.3 35 - 35.2 6 – 587 130 65 (4.50) 130 (54) A2-SGE-R
G2G 15 - 14.9 567 - 56.7 9.45 – 945 130 65 (4.50) 130 (54) A2-SGE-R
GH 21 - 21.23 80 - 80.4 13.4 – 1340 130 65 (4.50) 130 (54) A2-SGE-R

Especificações

Pressão máxima de trabalho
  • 125 psig (barra 8.6)
Temperatura máxima do fluido
  • 185 ° C (85 ° F)
Temperatura Ambiente Máxima
  • 14°F a 115°F/-10°C a 46°C
Viscosidade máxima
  • 12,000 centipoise
Elevação máxima de sucção
  • 30 pés de água ao nível do mar (14.7 atm psi)
Tensão operacional
  • 115VAC/60Hz, 1ph (máximo de 1.5 Amp)
  • 230VAC/60Hz, 1ph (máximo de 0.7 Amp)
  • 220VAC/50Hz, 1ph (máximo de 1.0 Amp)
  • 240VAC/50Hz, 1ph (máximo de 1.0 Amp)
  • 230VAC/50Hz, 1ph (máximo de 1.0 Amp)
Opções de cabo de alimentação
  • 115V60Hz = NEMA 5/15 (EUA)
  • 230V60Hz = NEMA 6/15 (EUA)
  • 220V50Hz = CEE 7/VII (UE)
  • 240V50Hz = AS 3112 (Austrália/Nova Zelândia)
  • 230V50Hz = BS 1363/A (Reino Unido)
Motor
  • DC escovado, 1/8 HP
ciclo de trabalho
  • Contínuo
Faixa de ajuste de velocidade do motor
  • 100:1, (1.0% – 100% da velocidade do motor) Velocidade máx. rpm = 130
Ecrã
  • LCD retroiluminado, resistente a UV
teclado
  • Teclado de interruptor tátil de ação positiva de oito botões
Dimensões totais máximas
  • 7-1/2" L x 10-1/4" A x 14" D (19 L x 26 A x 35.6 P cm)
Peso do produto
  • 28.4 libras. (12.9 kg)
Peso Aproximado de Embarque
  • 35 lb. (15.9 Kg)
Recinto
  • NEMA 4X (IP66)
RoHS Compliant
  • Sim
Standards
  • cETlus, CE

Acessórios

72000-557
72000-380

EXTENSÃO DO SUPORTE DE MONTAGEM DO KIT C3

Adicionar ao Carrinho
KIT-QBV

KIT DESCONEXÃO RÁPIDA .50″ BARB FKM

Adicionar ao Carrinho
KIT-QBE

KIT DE DESCONEXÃO RÁPIDA .50″ BARB EP

Adicionar ao Carrinho
KIT-QME

KIT DESCONEXÃO RÁPIDA .50 M/NPT EP

Adicionar ao Carrinho
KIT-QMV

KIT DESCONEXÃO RÁPIDA .50 M/NPT FKM

Adicionar ao Carrinho
KIT-QSV

KIT DESCONEXÃO RÁPIDA .37T FKM

Adicionar ao Carrinho
KIT-QSE

KIT DESCONEXÃO RÁPIDA .37T EP

Adicionar ao Carrinho
Suporte de montagem da bomba - KIT-PSM
KIT-PSM

KIT DE MONTAGEM NA PAREDE SÉRIE 1/2/3/4

Adicionar ao Carrinho

Peças de reposição

ImagemNúmero de catálogoDescriçãoPreçoComprar

Downloads

Título
Manual de Instruções A2 – 80000-480

5.06 MB 15 de fevereiro de 2024
Lista de peças de reposição A2

513 KB 10 de fevereiro de 2022
Folha de Dados Técnicos A2 – 85000-114

726.55 KB 13 de fevereiro de 2024
Flex-Pro - Folha de Especificações de Engenharia A2

158.00 KB 10 de fevereiro de 2022
Atualização de firmware Flex-Pro A2F v2.14

9.59 MB 10 de fevereiro de 2022
Atualização de firmware Flex-Pro A2V v2.14

9.59 MB 10 de fevereiro de 2022
FLEXFLO Gráfico de comparação industrial

3.31 MB 24 de janeiro de 2024
Guia de Acessórios Industriais – 85000-179

994.07 KB 2 de Junho de 2022
Catálogo Industrial 2024 – 80000-707

17.00 MB 29 de dezembro de 2023
Folheto de Produtos Industriais

2.84 MB 20 de fevereiro de 2024
Guia de Seleção de Tubos Industriais - 85000-120

0.98 MB 18 de abril de 2023
Folheto de tubulação de bomba peristáltica - 80000-726

3.75 MB 24 de outubro de 2023
Kits de adaptadores de bomba para skid – 85000-198

340.02 KB 15 de fevereiro de 2024
