CFPS-1-M

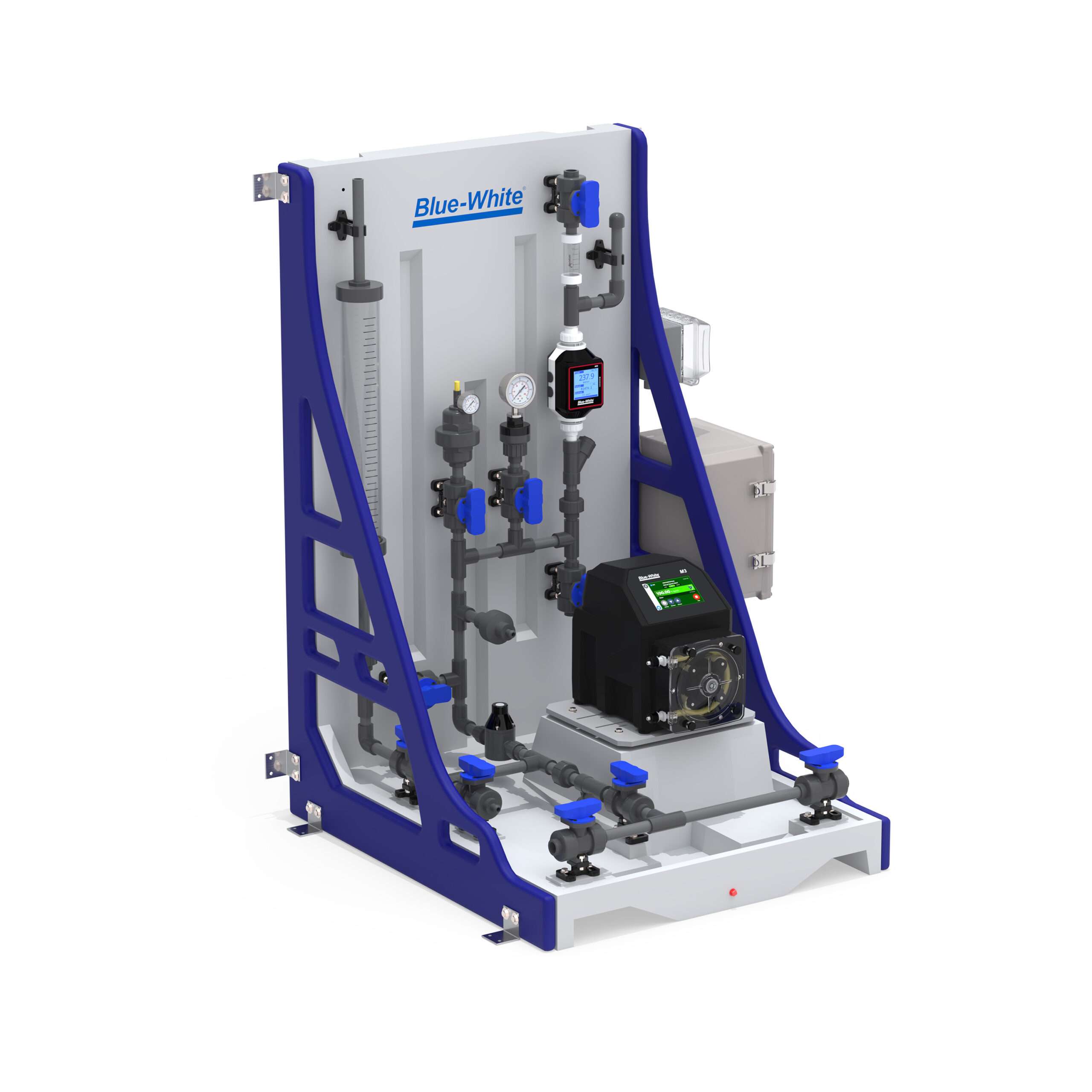

CHEM-FEED®Sistema de deslizamento simples de plástico

O CHEM-FEED® CFPS-3-M Engineered Skid System (para aplicações municipais) é enviado totalmente montado, simplificando as instalações e partidas. CHEM-FEED® Os skids CFPS são construídos em polietileno forte, leve e resistente a produtos químicos e UV e apresentam conexões sem rosca e sem vazamentos. As opções de materiais para tubos incluem PVC, CPVC, PVDF e Chem Proline® (PE).

Um opcional SONIC-PRO® O medidor de vazão de produtos químicos fornece medição precisa de alimentação de produtos químicos e possui uma saída isolada de 4-20 mA, controle de processo por meio de relé de estado sólido configurável e taxa de vazão configurável pelo usuário e acionadores de ponto de ajuste total.

Visão geral técnica:

Tipo de sistema
Sistema de bomba única
Compatibilidade do Produto
M1, M2, M3, M4, MD1, MD3, MC2, MC3
material de quadro
polietileno
Posição de montagem
Piso ou parede
PSI
150
Bar
10.3
Visualizador 3D

Funcionalidades

CHEM-FEED® Os Engineered Skid Systems foram projetados e projetados usando ferramentas de modelagem sólida para instalação de tubulação superior e fácil manutenção dos componentes. Blocos de montagem universais personalizados proporcionam fácil manutenção e substituição de componentes.

Benefícios:
  • Skid de alimentação química simples: fácil de encomendar, pronto para instalar, prazo de entrega de 2 semanas
  • Indicador visual de fluxo para confirmação visual de que o produto químico está fluindo
  • Todos os componentes instalados são isolados com válvulas de esfera para fácil manutenção
Design Superior:
  • Construído em polietileno resistente a produtos químicos/UV
  • Suportes de montagem de parede e piso para serviço pesado incluídos
  • Medidor de vazão de alimentação química opcional para medir com precisão a saída química da bomba dosadora
  • Conexões de fiação local opcionais, alimentação e entradas/saídas de fácil acesso
Características de segurança:
  • Bujão rosqueado para limpeza e desvio de derramamento no reservatório de contenção de gotejamento
  • As válvulas de esfera são ventiladas para segurança do operador
  • Conexões sem rosca sem vazamento para garantir uma alimentação química sem vazamento
O que está incluído:
Padrão
  • Tubulação/Uniões - Especifique de PVC, CPVC, PVDF ou Chem Proline® (PE)
  • Válvula de Alívio de Pressão – Protege o sistema contra sobrepressurização, faixa de ajuste de 10-150 psi, pressão máxima do sistema de 150 psi
  • Válvula de retenção – Protege o usuário do refluxo durante a manutenção da bomba
  • Indicador de fluxo - Fornece uma indicação visual do movimento químico através do sistema
  • Filtro Y de entrada - Recomendado para sistemas de bomba de diafragma
Componentes opcionais (consulte a matriz do produto)
  • Cilindro de calibração – Confirme a saída da bomba nas condições do sistema. Especifique os volumes do cilindro de 1.6 GPH a 64 GPH.
  • Amortecedor de Pulsação – Proteja os componentes do sistema contra pulsação. Recomendado apenas para sistemas de bomba de diafragma
  • Manômetro com Guarda – Isole e proteja o manômetro do sistema. Especifique as faixas de pressão de 0-30 psi, 0-100 psi ou 0-200 psi.
  • Medidor de vazão química MS6 – Fornece dados de saída de pulso e 4-20mA para SCADA e para a bomba para verificar a alimentação química
  • Caixa de terminais: Bombas pré-cabeadas para fácil acesso a todos os fios de sinal elétrico
  • Caixa de tomada elétrica: Projetado para uso em locais úmidos, úmidos ou secos
  • Válvula de Contrapressão – Protege o usuário do refluxo durante a manutenção da bomba
  • Interruptor de pressão com proteção – Ativa ou desativa o equipamento quando a pressão em um sistema de tubulação aumenta ou diminui para uma pressão definida

Especificações

Derrapagem
  • Estrutura de polietileno quimicamente resistente
Bomba (vendida separadamente)
  • FLEXFLO® Bombas peristálticas M1, M2, M3 ou M4
  • CHEM-FEED® Bombas de diafragma MD1, MC2, MC3 ou MD3
Canalização
  • 1/2” PVC Schedule 80 (opcional CPVC, PVDF, Chem Proline®)
Selos
  • Vedações FKM (EPDM opcional)
Tubulação (T)
  • PVC trançado reforçado, 200 psi máx., certificado NSF 51 / NSF 61.
    As conexões da tubulação flexível de entrada e saída da bomba são terminadas em meias uniões e fixadas à conexão farpada com braçadeiras de aço inoxidável. (Opcional: 1/2” PTFE, 1/4” PE, 1/4” PTFE)
Braçadeiras de Tubulação
  • Banda SS série 300, parafuso SS série 400
Sindicatos (U)
  • Corpo em PVC, cronograma 80 (opcional CPVC, PVDF)
Válvulas de esfera (V)
  • Uniões verdadeiras, corpo em PVC, rolamentos de eixo e sedes em PTFE (opcional CPVC, PVDF)
Válvula de Alívio de Pressão (PRV)
  • Corpo em PVC, selo diafragma primário em PTFE. Componentes não molhados:
  • Vedação secundária em EPDM, mola em aço zincado, ferragens externas em aço inoxidável, parafuso de ajuste de pressão HDPE. Ajuste infinito de 10-150 psi. (opcional CPVC, PVDF)
Cilindro de Calibração (CC)
  • Corpo em PVC, tampas em PVC, ventilação de saída em tubo de PVC de 1/2”.
  • Volumes disponíveis: 3 GPH (100ml), 8 GPH (250ml), 16 GPH (500ml), 32 GPH (1000ml), 64 GPH (2000ml) e 132 GPH (4000mL).
Amortecedor de Pulsação (PD)
  • Corpo CPVC, volume de 10 polegadas cúbicas (PVDF opcional)
Medidor com proteção (G)
  • Medidor: aço inoxidável preenchido com líquido com tampão de ruptura, montagem inferior, pontas de 1/4” NPT.
  • Faixas de pressão disponíveis: 0-30 psi, 0-100, psi, 0-200 psi.
  • Proteção: Corpo em PVC, preenchido com óleo com compensação de temperatura. (opcional CPVC, PVDF)
Válvula de retenção (CV)
  • Corpo em PVC. Pressão de rachadura: 1.0-1.5 psi
  • Pressão máxima de trabalho: entrada = 150 psi, traseira = 100 psi (opcional CPVC, PVDF)
Indicador de fluxo (F)
  • Acrílico fundido usinado, conexões de PVC, esfera de cerâmica, batente de esfera de PVDF, meias uniões de PVC.
Filtro Y (S)
  • Corpo em PVC, malha de 1/32” (opcional CPVC, PVDF)
Pressostato (PSH)
  • Aço inoxidável 316
Válvula de contrapressão (BPV)
  • Corpo em PVC, faixa de 0 a 150 PSI (CPVC opcional, PVDF)
Blocos de Montagem Universais
  • AP 12
Suportes de montagem estendidos da bomba
  • Aço inoxidável 316
Almofadas para pés de montagem deslizante
  • Aço inoxidável 316
Montando hardware
  • Aço inoxidável 304 – Montagem em parede ou piso aceitável
Pressão máxima de trabalho
  • 150 psig (barra 10.3)
Temperatura de Operação
  • 14 ° F a 115 ° F (-10 ° C a 46 ° C)
Volume de Contenção
  • 2.2 gal (8.4L) – Integral para derrapagem. Porta de drenagem FNPT de 1/4”.
Dimensões totais máximas
  • 30.0"L x 49.5"H x 35.0"D (76.2W x 125.73H x 88.9D cm)
Peso Aproximado de Embarque
  • Padrão: 80 lb (36 kg) com bomba montada: 100-140 lb (64 kg)
