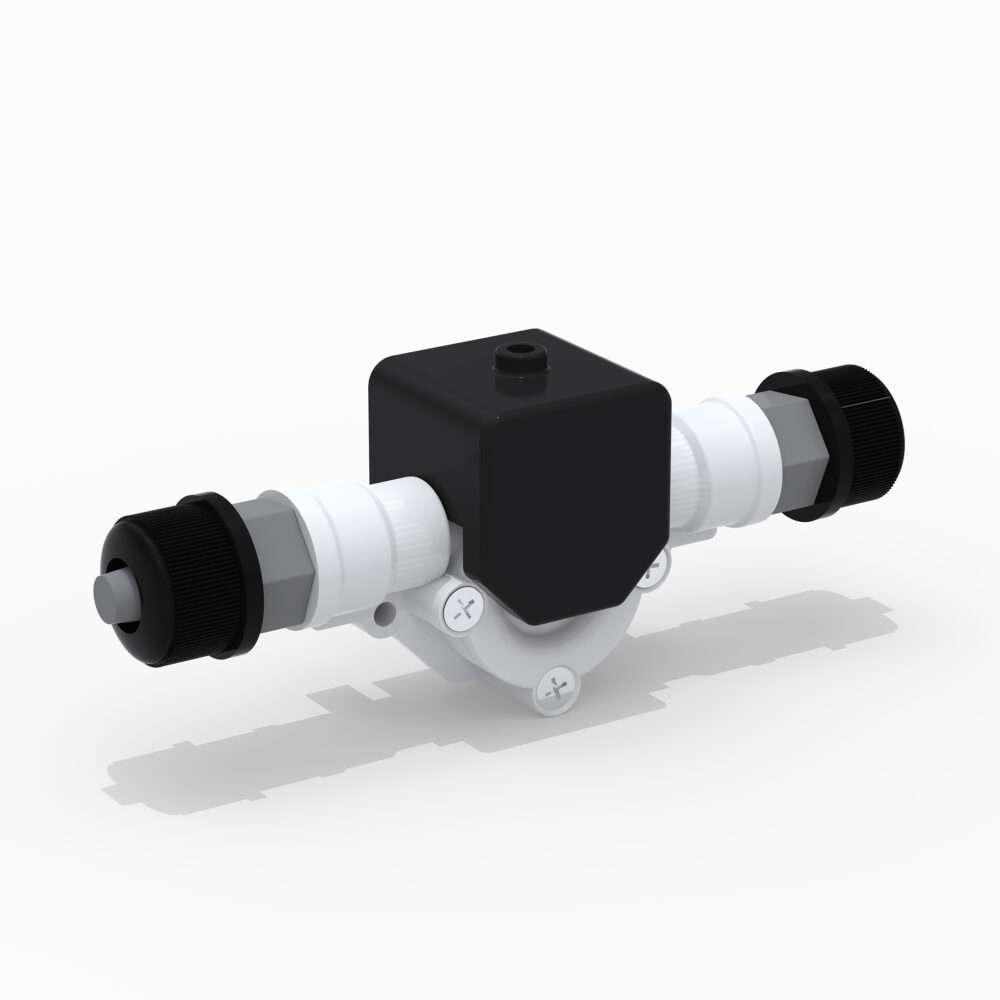

MICRO-FLO

Digital Paddlewheel Flow Meter

  • Conexões F/NPT, Socket Fusion e Butt Fusion
  • OEM opções disponíveis
Visão geral técnica:

GPM
.008 - 1.85
LPM
.03 - 7
PSI
150
bar
10
Fahrenheit (° F)
200
Celsius (° C)
93
Material do corpo
PVC, PVDF, Polipropileno
Tamanhos de tubo
⅛”, ¼”, ½” F/NPT

Recursos

  • Tecnologia de roda de pás digital de alta precisão.
  • Tamanhos de tubulação de 1/8”, 1/4” ou 1/2” NPT, 1/4” OD ou 3/8” OD.
  • Taxas de fluxo de 30 a 7000 mililitros por minuto.
  • 3 variações de modelo:
    • FP = Display montado em painel (inclui cabo de 25')
    • FV = Sem exibição. Sensor apenas. saída de afundamento de corrente de 5vdc
    • FX = Sem sensor eletrônico. Apenas indicador visual.
  • LCD de 6 dígitos, até 4 posições decimais.
  • Exibe a taxa de fluxo e o fluxo total acumulado.
  • Ponto de ajuste de alarme de coletor aberto.
  • Fatores de escala programáveis ​​personalizados ou selecionáveis ​​pelo usuário.
    • Unidades de fluxo: galões, litros, onças, mililitros
    • Unidades de tempo: minutos, horas, dias
  • Sistema de programação de calibração de campo volumétrico.
  • Programação não volátil e memória de vazão acumulada.
  • A função de reinicialização total pode ser desativada.
  • Lente opaco resistente a produtos químicos PVDF.
  • Invólucro Valoxs PBT resistente às intempéries. NEMA 4X
  • O LCD não é recomendado para aplicações de luz solar direta.
O que está incluído:
  • Fluxômetro x1
  • Manual do Usuário

Especificações

Máx. Pressão no trabalho:
  • 150 psig (10 bar) @ 70 F (21 C)
Máx. Temperatura do fluido:
  • 200 F (93 C) @ 0 PSI
Precisão de escala total
  • + / -% 6
Requisito de alimentação de entrada:
  • 9 - 28 VDC
  • Transformadores AC/DC opcionais disponíveis
Tipo de sensor:
  • Feixe de luz infravermelha
Saída apenas do sensor:
  • Onda quadrada digital de 5V DC (3 fios)
Cabo de saída do sensor:
  • Cabo blindado de 3 fios, 6 pés
Gabinete:
  • NEMA tipo 4X, (IP56)
Peso aproximado do transporte:
  • 1 lb. (45 kg)

Intervalos de medidores

Modelos de 115V com conexões F/NPT de 1/4”

OZ / MIN ML/MIN Número do modelo FP Número do modelo FV Número do modelo FX
1 a 10 30 a 300 FP1-101-7V FV1-101-7V FX1-101-7V
3.5 a 35 100 a 1000 FP1-201-7V FV1-201-7V FX1-201-7V
7 a 70 200 a 2000 FP1-301-7V FV1-301-7V FX1-301-7V
10 a 100 300 a 3000 FP1-401-7V FV1-401-7V FX1-401-7V
17 a 170 500 a 5000 FP1-501-7V FV1-501-7V FX1-501-7V
24 a 240 700 a 7000 FP1-601-7V FV1-601-7V FX1-601-7V

Modelos de 115V com conexões F/NPT de 1/8”

OZ / MIN ML/MIN Número do modelo FP Número do modelo FV Número do modelo FX
1 a 10 30 a 300 FP1-101-5V FV1-101-5V FX1-101-5V
3.5 a 35 100 a 1000 FP1-201-5V FV1-201-5V FX1-201-5V
7 a 70 200 a 2000 FP1-301-5V FV1-301-5V FX1-301-5V
10 a 100 300 a 3000 FP1-401-5V FV1-401-5V FX1-401-5V
17 a 170 500 a 5000 FP1-501-5V FV1-501-5V FX1-501-5V
24 a 240 700 a 7000 FP1-601-5V FV1-601-5V FX1-601-5V

Modelos de 115V com conexões de tubulação de 3/8” OD

OZ / MIN ML/MIN Número do modelo FP Número do modelo FV Número do modelo FX
1 a 10 30 a 300 FP1-101-6V FV1-101-6V FX1-101-6V
3.5 a 35 100 a 1000 FP1-201-6V FV1-201-6V FX1-201-6V
7 a 70 200 a 2000 FP1-301-6V FV1-301-6V FX1-301-6V
10 a 100 300 a 3000 FP1-401-6V FV1-401-6V FX1-401-6V
17 a 170 500 a 5000 FP1-501-6V FV1-501-6V FX1-501-6V
24 a 240 700 a 7000 FP1-601-6V FV1-601-6V FX1-601-6V

Acessórios

Peças de reposição

ImagemNomeNúmero de catálogo

Downloads

Título
Lista de peças de reposição MICRO-FLO
Downloads 135
78089 488.42 KB 10 de fevereiro de 2022
Diagrama de Fiação MICRO-FLO - 81000-311
Downloads 2166
46888 25.87 KB 8 de fevereiro de 2022
Ficha Técnica MICRO-FLO – 85000-061
Downloads 6532
46601 4.19 MB 8 de fevereiro de 2022
Manual de Instruções MICRO-FLO FVS – 80000-402
Downloads 2305
46420 1.07 MB 8 de fevereiro de 2022
Manual de Instruções MICRO-FLO – 80000-406
Downloads 3837
46404 3.19 MB 8 de fevereiro de 2022
