O que está na caixa
A Bomba CD1 é enviada com o seguinte conteúdo:
- Bomba dosadora de diafragma múltiplo CD1
- Encaixe de injeção de descarga com válvula de retenção
- Tubo de sucção – PVC transparente – 5′ de comprimento (3/8″ OD, 1/4″ ID)
- Válvula de pé de sucção / filtro
- Peso cerâmico de sucção
- Tubo de descarga - polietileno opaco - comprimento de 5′ (3/8″ OD, 1/4″ ID)
- Kit de ferramentas de montagem
- Escudo de exibição
- Cabo de alimentação (se solicitado)
PREPARAÇÃO
A bomba CD1 foi projetada para resistir a condições externas, embora seja recomendável colocar a bomba em um gabinete protegido para maximizar a vida útil da bomba. Recomenda-se um local fresco e seco onde a unidade possa ser facilmente monitorada. Ventilação especial não é necessária.
A bomba pode ser montada em uma superfície plana nivelada ou pode ser montada na parede usando o suporte fornecido. Blue-White também oferece um resistente polietileno (PE) Prateleira de parede para montar a bomba.
Se estiver montando em uma superfície plana, os suportes de montagem no chão adicionais KIT-MB (link para acessórios) podem ser usados para proteger ainda mais a bomba.
Tubulação e instalação física
A bomba CD1 deve estar nivelada para garantir a precisão do bombeamento.
Se montar a bomba na parede usando o suporte de parede fornecido, siga estas instruções:
- Use o diagrama e o desenho no manual (ou abaixo) para montar o suporte em um local seguro na parede. Recomendamos montar a bomba em uma altura em que o visor e as luzes indicadoras sejam facilmente visíveis e onde possa ser facilmente reparada.
- Certifique-se de que o suporte esteja montado nivelado e os parafusos estejam firmes e suportem o peso da bomba e qualquer tubulação conectada.
- Abaixe a bomba de modo que a lingüeta do suporte de parede seja inserida na ranhura na parte de trás da bomba. A bomba se encaixará no lugar e agora está segura. Para liberar e remover a bomba, alcance a parte de trás da bomba e puxe a aba para frente enquanto levanta a bomba.
Se montar a bomba no chão ou prateleira, siga estas instruções:
- Coloque o suporte em uma superfície plana e nivelada. Prenda o suporte à base usando parafusos.
- Coloque a bomba no suporte montado.
Conexão da Tubulação/Tubulação de Sucção e Descarga
A bomba CD1 vem com conexões de tubulação de 1/4'” x 3/8”. Acessórios de conexão alternativos estão disponíveis em MNPT de 1/2 pol. (KIT-C5M) e rebarba de mangueira de ½ pol. (KIT-C5B). Estes devem ser adquiridos separadamente.
Antes de conectar a tubulação à bomba, certifique-se de que a bomba esteja DESLIGADA. Use roupas de proteção e proteção para os olhos ao conectar tubos a produtos químicos ou linhas de produtos químicos.
Conecte a tubulação de sucção à bomba e coloque e prenda a outra extremidade da tubulação de sucção no tanque/fonte de produtos químicos. Recomenda-se usar a válvula de pé/filtro fornecida e o peso.
Conecte a tubulação de descarga à bomba e, em seguida, conecte a outra extremidade ao ponto de descarga. Se estiver usando a válvula de injeção fornecida, certifique-se de montá-la em uma posição para cima para evitar o acúmulo de bolhas de ar.
Fiação
Fiação de energia
O CD1 é alimentado por 100 a 240 VAC, 50/60 Hz. Use o cabo de alimentação de 6' fornecido e conecte o cabo na parte inferior da bomba.
Um cabo de alimentação removível está incluído se a bomba for encomendada com um plugue “4” 115 V 50/60 Hz-NEMA 5/15 (EUA) ou um plugue “5” 220 V 50/60 Hz-CEE 7/V11. Consulte os acessórios para opções alternativas de cabo de alimentação (encomendados separadamente). Se estiver usando um cabo de alimentação não fornecido pela Blue-White, o cabo deve ser classificado como IEC C13 em 250 volts.
Fiação de controle
A bomba CD1 tem duas opções, um modelo “CD1F” e um modelo “CD1V”. O modelo “F” possui 2 (dois) conectores macho M12 (5 pinos) do lado direito para conexão à fiação de sinal, enquanto a versão “CD1V” possui 3 (três) conectores macho M12 (5 pinos).
A conexão ao M12 deve ser realizada com cabos M12 blindados e isolados com tensão nominal de 250 VCA. (Os cabos M12 não estão incluídos com a bomba. Consulte os acessórios ou adquira separadamente.)
A conexão de sinal para o modelo “CD1F” inclui:
- Entrada de partida/parada remota (fechamento de contato seco)
- Entrada FVS (Sistema de Verificação de Fluxo)
- Saída de Funcionamento do Motor da Bomba
- Saída de alarme (FVS ou DFD - detecção de vazamento)
A conexão de sinal para o modelo “CD1V” inclui:
- Entrada 4-20mA (controle de velocidade da bomba)
- Saída 4-20mA (velocidade do motor)
- Entrada de partida/parada remota (fechamento de contato seco)
- FVS (Flow Verification System) Entrada (do medidor/sensor de vazão)
- Saída de Funcionamento do Motor da Bomba
- Saída de alarme (FVS ou DFD - detecção de vazamento)

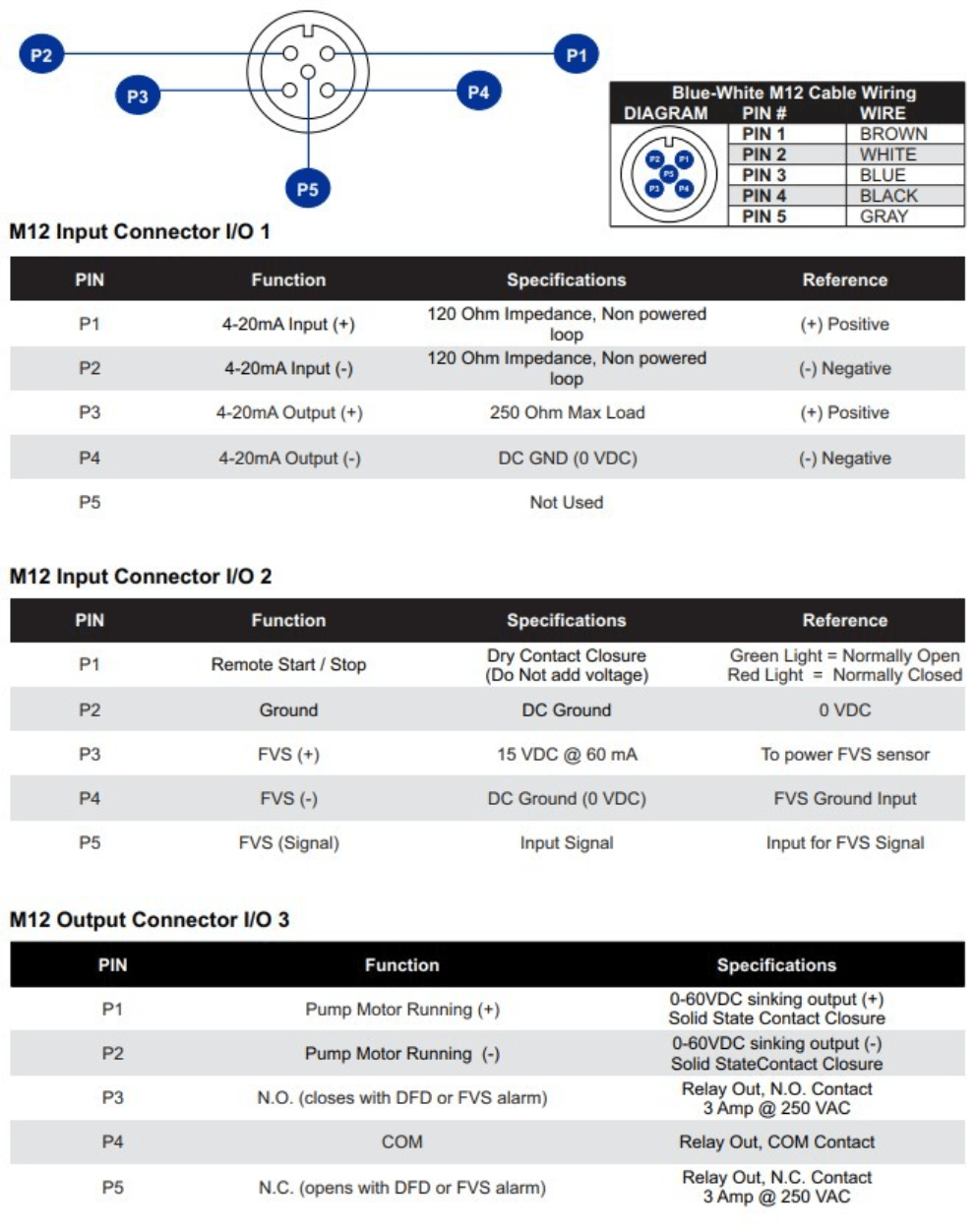

Consulte a tabela de fiação abaixo para obter informações e especificações sobre como conectar seu sistema elétrico e de controle.
Consulte as instruções no manual para obter informações detalhadas.
Perguntas Frequentes:
Perguntas Frequentes
Instalação CD1
- Posso bombear para o vácuo? Preciso instalar uma válvula anti-sifão?
A bomba não funcionará corretamente ao bombear para o vácuo, pois a esfera de descarga não se encaixará corretamente. Uma válvula de controle (válvula de contrapressão, válvula anti-sifão) é necessária para criar pressão na descarga da bomba.
- O que é um amortecedor de pulsação?
Um amortecedor de pulsação é um dispositivo usado para reduzir ou eliminar as pulsações de pressão em um sistema de fluido. Os amortecedores de pulsação funcionam absorvendo a energia das pulsações de pressão. Um amortecedor de pulsação consiste em uma câmara ou vaso fechado que é parcialmente preenchido com um fluido compressível, como gás ou óleo hidráulico. A câmara é conectada ao sistema por meio de uma porta e um diafragma ou bexiga separa o gás ou óleo do fluido ou gás do sistema. Quando ocorrem pulsações de pressão no sistema, o diafragma ou bexiga comprime ou expande, absorvendo as flutuações de pressão e impedindo que sejam transmitidas a jusante. Como resultado, o sistema apresenta um fluxo mais suave e estável, o que pode reduzir o desgaste dos componentes do sistema, melhorar a eficiência e reduzir o ruído e a vibração.
- Nenhum amortecedor de pulsação é necessário. Essa bomba não pulsa?
- O que é Valox (PBT)
Valox PBT é uma resina de poliéster termoplástica semicristalina feita de ácido tereftálico e 1,4-butanodiol. É um material de alto desempenho com excelentes propriedades mecânicas, térmicas e elétricas. Valox PBT também é resistente a uma ampla gama de produtos químicos e solventes.
O Valox PBT está disponível em uma variedade de graus, incluindo graus não reforçados, reforçados com fibra de vidro, com carga mineral e retardadores de chama. O grau de Valox PBT selecionado dependerá da aplicação específica.
Valox PBT é um material de alto desempenho que oferece uma ampla gama de benefícios. É forte, durável e resistente a uma variedade de produtos químicos e solventes. O Valox PBT também está disponível em vários graus para atender às necessidades específicas de diferentes aplicações.
- Qual é a finalidade da válvula de pé? eu preciso disso?
Uma válvula de pé é um tipo de válvula de retenção normalmente instalada no final de uma tubulação ou no fundo de uma bomba. É usado para evitar que a água volte para fora do tubo ou da bomba quando a bomba é desligada. Algumas válvulas de pé vêm equipadas com filtros. O filtro é uma tela que é acoplada à válvula de pé e evita que partículas grandes entrem na bomba. Isso ajuda a proteger a bomba contra danos e também pode melhorar a eficiência da bomba. As válvulas de pé nem sempre são necessárias, mas costumam ser usadas em situações em que é importante evitar que a água volte para fora de um cano ou bomba.
